Kablo Kanalı

Kablo Kanalı

“Kablo kanal”ı, yapıların ihtiyaç duyduğu enerjiyi, haberleşmeyi, sinyal ve veri sistemleri için gerekli olan akımı ileten kablo türlerinin güvenli ve düzenli şekilde; tavandan ya da kolon ve kiriş kenarlarından estetik ve güvenli bir şekilde taşıyan sistemdir.

“Kablo kanalı |”, yapıların ihtiyaç duyduğu kablolama sistemlerinin çokluğu yada azlığı durumuna göre üretildiği için, uygulama alanına göre çeşitlilik gösterir. Kablo tanımının yanı sıra aynı zamanda, kablo tavası, kablo merdiveni, kablo taşıyıcısı, kablo tepsisi gibi isimler ile tanınır.

Çok karmaşık çeşitleri ve fonksiyonları yoktur. Sadece işin boyutuna göre ebatları değişmektedir. Evlerde genellikle fazla kullanılan bir sistem değildir. Endüstriyel tesislerde yada işyerlerinde sıkça kullanılmaktadır.

Endüstride kullanılan kablo kanalı, kablolama yoğunluğuna göre çeşitlilik arz eder. Montaj uygulamaları oldukça kolaydır.

Kablo-Kanali-Cesitleri

Kablo Kanalı Çeşitleri

Kablo kanalı, taşınacak kablo sisteminin yoğunluğuna göre ebat olarak değişir. Enerji taşıyan kablo kanalları ile zayıf akım sinyal ve veri kablolarının kanal ebatları farklıdır.

Bazı uygulamalarda enerji kabloları ile sinyal ve veri kabloları aynı kanal içinde girebilmektedir. Fakat bu uygulama tam anlamıyla verim sağlamaz. Sinyal ve veri kabloları ile enerji kabloları aynı kanal içinde geçtiklerinde sinyal ver veri sisteminde parazite neden olduğu için ayrı gruplamalar yapılmaktadır.

Kablo kanalı çeşitleri şunlardır:

  • Delikli tip kablo kanalı
  • Merdiven tipi kablo kanalı
  • Deliksiz tip kablo kanalı
  • Tel tipi kablo kanalı
  • Kablo kanaletleri
Hangi Tip Kablo Kanalı Nerelerde Kullanılır ?

Delikli-Kablo-Kanali

  • Delikli tip kanallar genellikle saç tipi kablo kanallarıdır. Bu kanallar hava almadıkları için zamanla neme ve çürümeye neden olduklarından dolayı saçlara delik açılarak havalandırmaları sağlanarak kullanım ömürleri uzatılmıştır. Saçın dayanıklılığı sayesinde uzun aralıklar gerektirmez.

Merdiven-Kablo-Kanali

  • Merdiven tipi kanallar, merdiven basamağı şeklinde kaynaklanan destekler ile yapılmaktadır. İletim sırasında ısınan kabloların havalandırılması daha kolay olduğu için bu kablo kanalı tercih edilir.

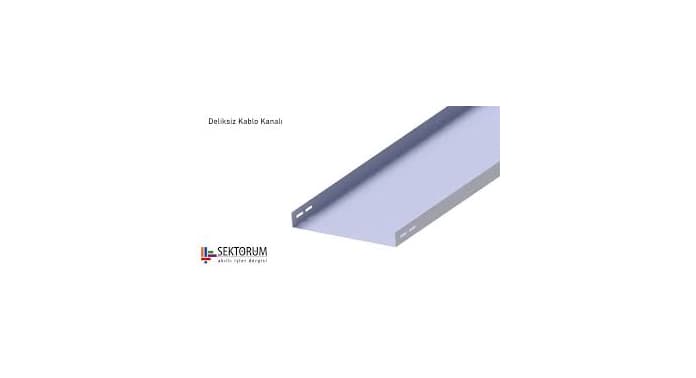

Deliksiz-Kablo-Kanali

  • Deliksiz tip kablo kanalı, bilgisayar ve telefon kablolarının taşınmasında kullanılmaktadır.

Tel-Kablo-Kanali

  • Tel tipi kablo kanalı, daha çok bina içlerinde sinyal ve veri kabloları gibi ince kabloların taşınmasında kullanılmaktadır.
  • Kablo kanaletleri, az sayıda sinyal yada enerji iletim kablolarının olduğu alanlarda tercih edilir.

Kablo Kanalı Standartları

Elektrik ve elektronik sektöründe her malzeme belli standartlarda üretilmek zorunda olduğu gibi kablo kanalı yada kablo tavası ‘Kablo tava Sistemleri ve Kablo Merdiven Sistemleri TS EN 61537:2007’ şartlarına göre üretim zorunludur.

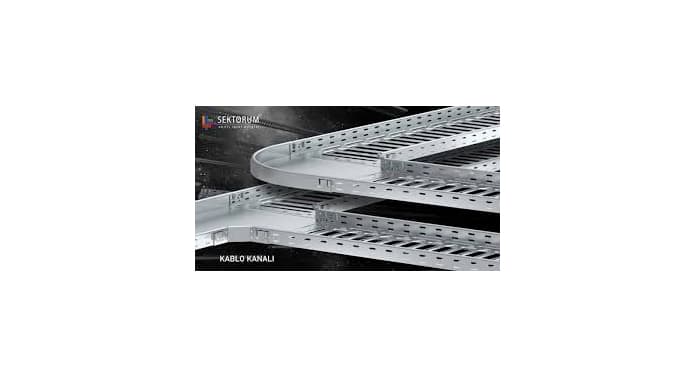

Endustriyel-Kablo-Kanali

Kablo kanalı sisteminin temel amacı içine aldığı kablo gruplarını güvenli bir şekilde muhafaza etmesi ve yangın halinde uzun süre alevlere karşı kabloları korumasıdır. Bu amaca göre belli testlerden ve deneylerden geçtikten sonra üretim izni alırlar. Belli başlı standart alanları şunlardır:

  • Malzemenin kalitesi
  • Alev iletmeme özelliği
  • Korozyona karşı dayanıklılık
  • Yangın halinde uzun süre işlevsel kalabilme
  • Delikli kanallarda delik sayısına göre
  • Merdiven tipi kanallarda kanal basamaklarına göre
  • Darbe dayanıklılıklarına göre
  • Alev altında dayanım ve alev altında darbe dayanımına göre

Malzeme Tipi ve Kaplama Türü

Kablo kanalı diğer bir adıyla kablo tavaları  genellikle paslanmaz çelik, PVC, kompozit malzeme, alüminyum veya cam elyaf destekli plastikten yapılır.

Kaplama olarak pre-galvaniz, galvaniz, elektro galvaniz, boyalı galvaniz, dayanıklı plastik kaplama gibi kaplamalar uygulanır. Çevresel etmenler göz önünde bulundurularak malzeme ve kaplama seçilmesi önemlidir. Nemli ya da ıslak bir ortama uygulanacaksa suya ve neme karşı dayanımı olan malzeme türleri tercih edilmelidir.

Doğru Kablo Kanalı Seçimi

Kablo kanalı taşıma sisteminde uygulanacak alanın ölçümü ve fizibilitesi yapılır. Metre başına taşınan kablonun ağırlığı hesaplanarak mevcut ağırlığı kaldıracak malzeme seçilir.

Ortamın korozyon derecesine göre malzeme ve kaplama tercihi yapılmalıdır. Ortalama taşınan kablo gruplarının üreteceği ortam sıcaklığını kaldıracak kanal tercihi kullanım ömürleri için çok önemlidir.
