Aydınlatma Linyesi

Tanımı

Dağıtım tablosundan son aydınlatma armatürünün bağlandığı buata kadar olan hatlardır. Aydınlatma linyelerinde en az 6 amperlik sigorta kullanılır ve linye sigortası olarak adlandırılır. Aydınlatma linyesi kablosunun kesiti en az 2,5 mm2 izoleli bakır iletken olmalıdır.

Aydınlatma Sortisi

Linye hattı ile aydınlatma aygıtı (armatürü) arasındaki bağlantı hattıdır. Elektrik iç Tesisleri Yönetmeliği’ne göre bir aydınlatma linyesine en fazla 9 aydınlatma sortisi bağlanabilir. Aydınlatma sortisi kablosunun kesiti en az 1,5 mm2 izoleli bakır iletken olmalıdır

Standart Kablo Kesitleri

Aydınlatma linyesi kablosunun kesiti en az 2,5 mm2 izoleli bakır iletken olmalıdır.

aydinlatma-linyesi-ve-aydinlatma-sortisi-tablo



Armatürlerin Çeşitleri ve Yapıları

İç aydınlatma tesislerinde kullanılan armatürlerin standardı Türk Standartları Enstitüsü tarafından (TS–593, TS–3430, TS–8697- ve TS–8698) yapılmıştır ve armatür imalatında kullanılan malzemelerde TS uygunluk belgesi aranmaktadır.

Armatürler isminin önündeki harflerle belirtilir.

Akkor Flamanlı ve Gazlı Deşarj Ampul Armatürleri

Çeşitli tipleri vardır, bunları sırayla inceleyelim.

Tip A Tijli (Sarkıtlı) Armatür

tijli-armatur-gorseli

25-30 cm çapında opal cam globlu, 150 cm uzunluğunda, tijli (sarkıtlı) alüminyumdan yapılmış armatürdür.

tavan-armaturu-gorseli

Tip B1 Tavan Armatürü

25- 30 cm çapında opal cam globlu armatürdür.

Tip B2 Tavan Armatürü

25- 30 cm çapında opal cam globlu, alüminyumdan yapılmış, sürgülü tutuculu, 0,50 mm kalınlığında DKP sac gövdeli armatürdür.

Tip C Porselen Kaideli Armatür

16- 21,5 cm çapında, lastik contalı, vidalı opal cam globlu duvar veya tavan armatürüdür.

Tip E Çelik Telli Kafesli Etanj Armatür

Üzerinde çelik tel kafes bulunan, camlı, lastik contalı, özel alüminyum altlıklı, kolayca açılmayacak şekilde üretilen armatürdür. Tavan ve duvar için iki ayrı tipte üretilir.

Endüstriyel Aydınlatma yapan bir aydınlatma firmasının sayfası ilginizi çekebilir

celik-telli-etanj-armatur-gorseli

Tip G Çift Duylu Tijli (Sarkıtlı) Armatür

Tip A tijli armatürün iki duylu olarak üretilen bir çeşididir.

tijli-armatur-gorseli

Tip H Atelye Armatürü

Tavan yüksekliği fazla olan atölye, spor salonu fabrika gibi yerlerde kullanılan yapısında yaklaşık 40 cm çapında 1mm sacdan emaye fırın boyalı, kontak iticili ve soket sıkıştırma yayı, porselen duyu bulunan armatürdür. Yapısına ek olarak gerektiğinde kondansatör, balast, tij ve cam takılabilir.

atolye-armaturu-gorseli

Asma Tavan Armatürü

Yapısında yuvarlak kordon, duy ve rozansı bulunan armatürdür. Tavan armatürüdür.

asma-tavan-armaturu-gorseli

Tip L Etanj Armatür

Dökme demir veya alüminyum gövdeli, opal cam veya şeffaf globlu, lastik contalı armatürdür.
Gövdesi nemli ve tozlu yerler için özel üretilir.

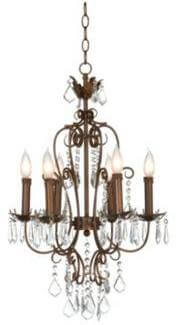

Avize Armatürü

Tij uzunluğu 60 ile 80 cm arasında değişen, madeni kolları ve porselen duyu bulunan armatürdür. N 1 tipi bir kollu, N2 iki ve üç kollu, N3 tipi 4 ve 5 kolludur.

avize-armaturu-gorseli

Tip O Aplik Armatürü

Yapısında madeni kol, opal cam glob ve porselen duy olan armatürdür.

aplik-armatur-gorseli

Spor Salonu Akkor Flamanlı veya Gazlı Deşarj Ampul Armatürü

40-60 cm çapında emaye kaplamalı, alüminyum reflektörlü, havalandırma düzeneği bulunan, armatürün ön kısmı top çarpmalarına karşı dayanıklı açılıp kapanabilen tel kafesli armatürdür.
E27 veya E40 porselen duylu armatürdür. Tip SS2 armatürü ise Tip SS1’in balastlı olan tipidir.

spor-salonu-armaturu-gorseli

Projektör Armatürler

Kullanım yerleri cephe aydınlatmaları, tarihi binalar, limanlar, şantiyeler, otoparklar, spor salonları, depolar, müzeler vb. yerlerdir.

projektor-armaturu-gorseli

Acil Aydınlatma Armatürleri

Bu armatürler kaçış yolları üzerinde, yürüme düzeyinde (tabanda) en az 1 lux, acil aydınlatma süresinin sonunda en az 0,5 lux olacak şekilde yerleşim yapılır. Bu armatürler elektrik kesintisinden sonra en az 1 saat süreyle aydınlatma yapabilir. Bu süre binanın büyüklüğü ve insan yüküne göre 1,5 saat, 2 saat ya da 3 saat olabilir.

acil-aydinlatma-armaturu-gorseli

Acil aydınlatma armatürleri, aynı zamanda yönlendirme amacıyla da kullanılacaksa, işaretin harf yüksekliğinin 200 katı, görülebilirliğin üst sınırı olarak değerlendirilir ve armatür sayısı buna göre tespit edilir.

Bu armatürler çıkış kapılarının üzerine; yangın ihbar butonları civarına, yönlendirme levhaları yakınına, merdivenlere, dönüş noktalarına, yangın söndürücüler yakınına, seviye değişim yerlerine, kesişme noktalarına, çıkış kapılarının dışına, yüksek riskli alanlara, koridorlara, yürüyen merdivenlere vb. montaj yapılır.

LED Aydınlatma armatürleri makalemize bu linkten ulaşabilirsiniz..

Kaynak: Milli Eğitim Bakanlığı-iç aydınlatma tesisatları 522EE0086
