Performansın ve Dayanıklılığın Gücü Termal Yönetimde Gizli
Aydınlatma sektöründe LED teknolojisi her geçen yıl daha fazla alan kazanırken, bu dönüşüm yalnızca enerji verimliliği ve uzun ömür vaadiyle sınırlı değil. Özellikle endüstriyel kullanım senaryolarında LED sistemlerin başarısı, görünmeyen bir faktöre; “termal yönetim” becerisine bağlıdır.
İster bir otomotiv üretim hattı, ister bir lojistik deposu, isterse 24 saat çalışan bir tekstil fabrikası olsun: yüksek güçlü LED armatürlerin başarısı, ışığı ne kadar parlak verdiğiyle değil, o ışığı verirken ne kadar serin kalabildiğiyle ölçülür. Çünkü LED’ler, her ne kadar verimli ışık kaynakları olsalar da, büyük miktarda ısı üretirler. Ve bu ısı, doğru şekilde yönetilmediğinde, armatürün ömrünü kısaltmakla kalmaz, ani arızalarla ciddi iş kesintilerine de neden olabilir.
Bu yazıda, LED termal yönetiminin teknik prensiplerinden malzeme mühendisliğine, sahada uygulanan Ar-Ge projelerinden uluslararası başarı hikâyelerine, Türkiye’deki potansiyel uygulamalara kadar geniş bir perspektifte bu kritik konuyu inceliyoruz.
LED Işık Kaynağının Doğasındaki Isı Sorunu
LED (Işık Yayan Diyot), enerjiyi doğrudan ışığa dönüştüren yarı iletken bir cihazdır. Bu dönüşüm sırasında elektrik enerjisinin yalnızca ortalama %30’u fotonlara (ışık) dönüşür; kalan %70’i ise ısı olarak ortaya çıkar. Bu ısı, LED çipi üzerinde “junction temperature” olarak adlandırılan noktada birikir. Eğer bu sıcaklık kontrol altına alınmazsa, zamanla aşağıdaki sonuçlara yol açar:
- LED’in ışık verimi azalır (lümen çıkışı düşer),
- Renk sıcaklığında sapmalar yaşanır,
- Sirkadiyen uyumluluk bozulur,
- Güç kayıpları artar,
- L70 (ışık akısının %70’e düştüğü an) süresi dramatik biçimde kısalır.
Bu nedenle LED sistemlerde termal yönetim; “soğutma” değil, “bütünsel mühendislik entegrasyonu” anlamına gelir.
Termal Yönetimin Teknik Prensipleri: Bir Isı Haritası
Termal yönetim süreci, ısı üretiminin başladığı noktadan (LED çip) dış çevreye kadar uzanan çok katmanlı bir sistemdir. Bu sistemde görev yapan başlıca bileşenler ve teknolojiler şunlardır:
- Metal Core PCB (MCPCB)
LED çipleri genellikle MCPCB (metal çekirdekli baskı devre kartı) üzerine monte edilir. Bu kartlar alüminyum, bakır veya yüksek ısı iletimli kompozitlerden yapılır. Amaç, çipten yayılan ısıyı doğrudan gövdeye aktarmaktır.
- Termal Arayüz Malzemeleri (TIM)
MCPCB ile ısı bloğu arasına yerleştirilen bu malzemeler (termal macun, epoksi, faz değiştirici ped vs.), yüzeyler arasındaki mikro boşlukları doldurarak ısı iletimini optimize eder. Termal direnci ne kadar düşükse (ör. 0.2 K/W altı), sistem o kadar verimli olur.
- Isı Boruları (Heat Pipes)
Buharlaşma-kondansasyon prensibiyle çalışan bu yapılar, LED armatürlerde ısıyı dağıtmak için pasif ama çok etkili bir yöntemdir. Özellikle yüksek güç uygulamalarında, soğutucu kütlesini hafifleterek aynı performansı sağlarlar.
- Soğutucu Yüzeyler (Heatsinks)
LED gövdelerinin arka tarafında yer alan, genellikle alüminyumdan üretilmiş bu yüzeyler, ısıyı havaya konvektif olarak yaymak için tasarlanır. Tasarımlarında yüzey alanı, kanatçık yapısı, aralıklar ve yönlendirme açısı gibi parametreler dikkatle optimize edilmelidir.
- Aktif Soğutma
Fan, blower, sıvı soğutma sistemleri gibi hareketli bileşenler, yüksek güçlü LED’lerde tercih edilebilir. Ancak bu sistemler hem maliyetlidir hem de arızaya daha yatkındır. Bu yüzden genellikle yalnızca yüksek hassasiyetli projelerde kullanılır.
- Flip-Chip Teknolojisi
LED çipin ters bağlanarak doğrudan substrata monte edilmesiyle, termal yol kısaltılır ve ısı daha hızlı yayılır. Özellikle yüksek yoğunluklu LED dizilerde bu teknoloji, çip başına %20-25 oranında daha düşük junction sıcaklığı sağlar.
Termal Performansın Ölçülmesi: L70, LM-80, TM-21
LED sistemlerde ömür genellikle “L70” kavramı üzerinden tanımlanır: yani, ışık çıktısının başlangıç değerinin %70’ine düştüğü süre. Bu ölçüm, LM-80 standardına göre test edilir, TM-21 metodolojisine göre projeksiyon yapılır.
Aydınlatma sistemlerinin performans garantileri, bu testlerin sonuçlarına göre belirlenir. Örneğin:
- L70 > 50.000 saat: Çok iyi
- L70 > 70.000 saat: Profesyonel armatür sınıfı
- L70 > 100.000 saat: Termal olarak optimize edilmiş üst segment
Üreticiler bu değerleri vermek için sadece LED çip değil, tüm sistemin (sürücü dahil) termal optimizasyonunu yapmak zorundadır.

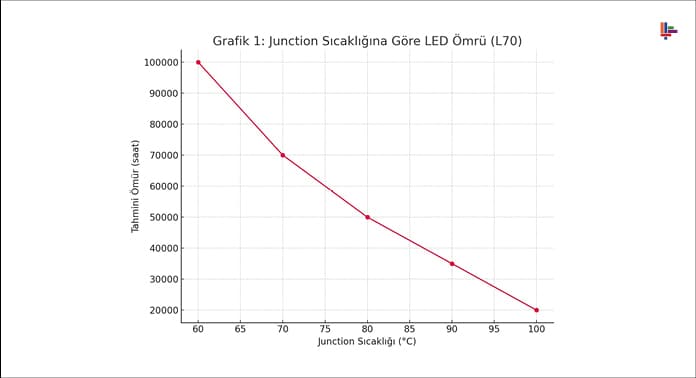

Grafik 1’de görüldüğü üzere, junction sıcaklığı 60 °C’den 100 °C’ye çıktıkça LED ömrü 100.000 saatten 20.000 saate kadar düşmektedir. Bu durum, termal yönetimin doğrudan ürün ömrünü belirlediğini açıkça ortaya koymaktadır.

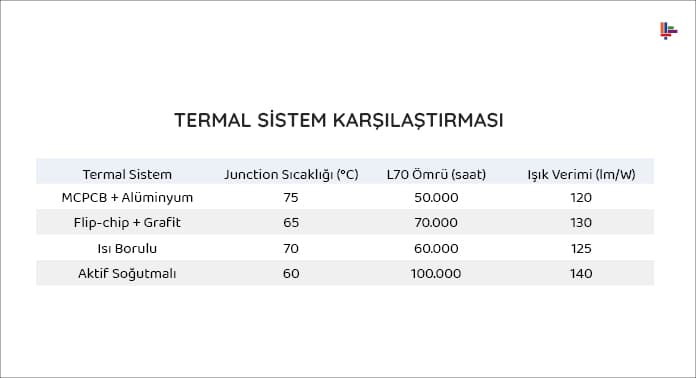

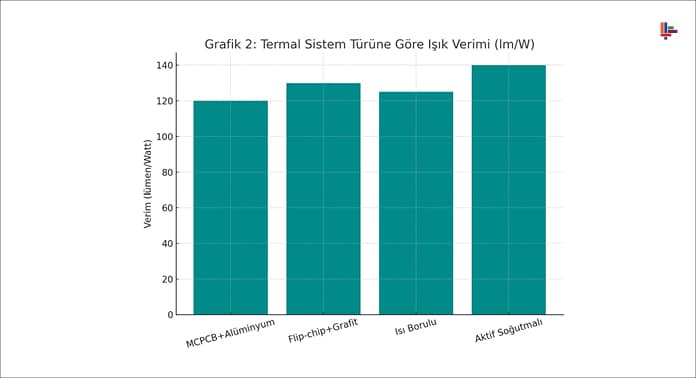

Termal yapıların sadece ömrü değil, aynı zamanda ışık verimliliğini de etkilediği bilinmektedir. Bu fark, farklı çözümler arasındaki verim değişimiyle daha da belirginleşir. Grafik 2’de bu farklılık açık biçimde görülmektedir.
Dünyadan ve Türkiye’den Uygulama Örnekleri
ABD – Simplot Gıda Tesisleri
380.000 ft² alana sahip tesisin high-bay aydınlatmasında, Illumitex firmasının geliştirdiği SP Serisi LED’ler kullanıldı. Bu ürünler, özel MCPCB tasarımı ve entegre ısı boruları ile donatıldı. Kurulum sonrası yapılan termal izleme sistemlerinde, junction sıcaklığının 76°C seviyelerinde stabil kaldığı ve ilk 24 ayda bakım ihtiyacının oluşmadığı raporlandı.
Almanya – BMW Montaj Hattı
BMW Leipzig fabrikasında, üretim bandı üzerindeki LED modüller, aktif fan soğutmalı, çift kanallı hava yönlendirmeli bir sistemle donatıldı. Termal kamera ile yapılan incelemelerde, klasik pasif sistemlere göre sıcaklık 12°C daha düşük ölçüldü. Bu fark, LED ömrünü en az %25 oranında artırdı.
Türkiye – VoltAks & ODTÜ Ortak Projesi
Ankara merkezli VoltAks firması ile ODTÜ Makina Mühendisliği iş birliğiyle yürütülen projede, karbon bazlı ısı yayıcı yüzeyler test edildi. Deneysel sonuçlara göre, klasik alüminyum gövdelere göre %14 daha hızlı ısı dağılımı sağlandı. Bu sayede aynı LED modülün L70 ömrü 20.000 saat uzatıldı.
İzmir – Tekstil OSB LED Dönüşüm Projesi
İzmir Atatürk OSB’de 2022 yılında başlatılan LED dönüşüm projesinde, ısı borulu, konveksiyon destekli özel tasarım armatürler kullanıldı. Proje kapsamında 36 fabrikaya kurulum yapıldı. Bir yıl sonunda yapılan analizde, klasik LED’lerde %18 oranında arıza yaşanırken, bu sistemlerde oran %3’ün altındaydı.
Yerli Üreticiler İçin Öneriler ve Stratejik Adımlar
Türkiye’de birçok firma LED üretiminde kabiliyet kazanmış olsa da, termal yönetim konusunda hâlâ sınırlı know-how’a sahip. Bunun için şu adımlar önerilebilir:
- MCPCB üretiminde yerli malzeme oranı artırılmalı.
- Üniversitelerle ortak termal test laboratuvarları kurulmalı.
- LM-80 ve TM-21 testlerinin yapılabileceği bağımsız test merkezleri desteklenmeli.
- Termal simülasyon yazılımları (ANSYS Icepak, SolidWorks Thermal) için KOBİ teşvikleri verilmeli.
- Sanayi ve Teknoloji Bakanlığı, “termal performans sınıflandırması” içeren yeni bir etiketleme sistemine geçmeli.
Endüstriyel LED aydınlatma artık sadece “lümen/watt” yarışından ibaret değil. Dayanıklılık, güvenlik, sürdürülebilirlik ve toplam sahip olma maliyeti açısından termal yönetim; sistemin kaderini belirleyen en önemli unsur.Sektör, bu sessiz kahramana hak ettiği önemi verdiği ölçüde, yalnızca iç pazarda değil; ihracatta da rekabet gücü kazanacaktır.
