Günümüzde teknolojinin ilerlemesiyle birlikte elektronik cihazların çalışma gerilimleri giderek düşmekte ve bu durum cihazları aşırı gerilim darbelerine karşı daha savunmasız hale getirmektedir. Vakum tüplü cihaz döneminde 3000 VDC seviyesinde olan dayanma gerilimleri, modern entegre devre teknolojisiyle birlikte 5 VDC ve hatta daha düşük seviyelere inmiştir.
Buna karşılık, yıldırım deşarjlarının ürettiği akımlar ve gerilim darbeleri aynı büyüklükte kalmaya devam etmektedir.
Bu makalede, alçak gerilim (AG) tesisatlarında aşırı gerilim korumasının temel taşlarından biri olan AG Parafudr (Surge Protective Device–SPD) ürünü, çalışma prensipleri, sınıflandırılması ve seçim kriterleri ele alınacaktır. Ayrıca Türkiye’nin önde gelen yerli üreticilerinden Federal Elektrik tarafından üretilen FSPD-C40 serisi Tip 2 (C tipi) parafudr detaylı olarak incelenecektir.
AG parafudr (Alçak Gerilim Parafudr), yıldırım düşmesi veya elektrik şebekesinde meydana gelen geçici aşırı gerilimlerin etkisini azaltarak bu enerjiyi düşük empedanslı bir yol üzerinden toprağa deşarj eden bir koruma cihazıdır. AG ifadesi, 1000 Volt’un altındaki sistemleri kapsar.
Normal çalışma koşullarında parafudr yüksek direnç göstererek devreden akım geçirmez. Ancak sistem gerilimi belirli bir eşik değerini aştığında, iç yapısındaki Metal Oksit Varistör (MOV) bileşeni sayesinde düşük dirençli hale geçerek fazla enerjiyi toprağa iletir. Aşırı gerilim etkisi geçtiğinde ise tekrar normal (açık devre) çalışma moduna döner. Parafudrların temelinde çinko oksit (ZnO) tabanlı varistör teknolojisi yatmaktadır. Varistör içerisindeki binlerce küçük çinko oksit parçacığı, aşırı gerilim olmadığı sürece tam bir rezistans görevi görür. Aşırı gerilim meydana geldiğinde ise bu parçacıklar birleşerek akıma yol oluşturur ve aşırı gerilimi toprağa deşarj eder. Gerilim ne kadar yüksekse, varistörün direnci o kadar düşer; bu nedenle cihaz “değişken rezistans” anlamına gelen varistör adıyla bilinir.
| Tip / Sınıf | Eski Adı | Darbe Eğrisi | Kullanım Yeri | Koruma Amacı |
| Tip 1 | B Sınıfı | 10/350 µs | Ana dağıtım panosu (sayaç öncesi) | Yıldırım darbesi koruması |
| Tip 2 | C Sınıfı | 8/20 µs | Tali dağıtım panoları (sayaç sonrası) | Şebeke kaynaklı aşırı gerilim koruması |
| Tip 3 | D Sınıfı | 8/20 µs | Cihaz önü, priz koruma | Hassas elektronik cihaz koruması |
| Tip 1+2 | B+C | 10/350 & 8/20 µs | Ana pano (mesafe <10 m) | Kombine koruma |
Kademeli Koruma Prensibi: Etkili bir aşırı gerilim koruması için tek bir noktaya parafudr yerleştirmek yeterli değildir. IEC 62305 ve IEC 61643 standartları çerçevesinde kademeli (zonlu) koruma yaklaşımı benimsenmelidir. Bu yaklaşıma göre:
Bina Ana Girişi (Ana Pano): Tip 1 veya Tip 1+2 parafudr ile yıldırım darbelerine karşı birincil koruma sağlanır.
Tali Dağıtım Panoları: Tip 2 parafudr ile şebeke kaynaklı geçici aşırı gerilimlere karşı ikincil koruma yapılır. Ana pano ile tali pano arası mesafe 10 m’den büyükse bu uygulama zorunludur.
Hassas Cihaz Noktaları: Tip 2 parafudr ile hassas yük arasındaki mesafe 30 m’den fazla ise, cihaz önüne Tip 3 parafudr ile son nokta koruması eklenir.
FSPD-C40 TEKNİK İNCELEME

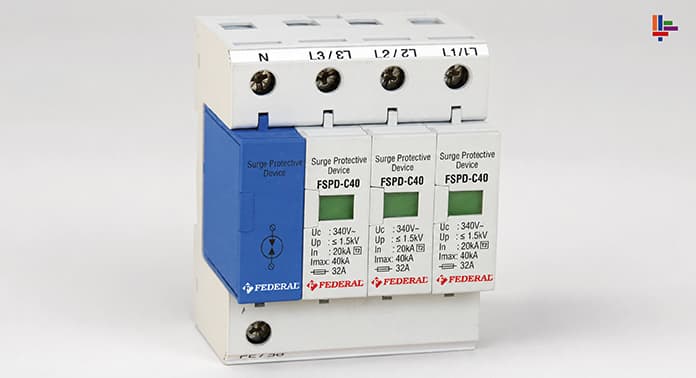

Federal Elektrik FSPD-C40, Tip 2 (C Sınıfı) kategorisinde yer alan ve IEC 61643-11 standardına uygun olarak tasarlanmış bir alçak gerilim aşırı gerilim koruma cihazıdır. 240/415 V AC sistemlerde kullanılmak üzere üretilen bu cihaz, şebeke kaynaklı geçici aşırı gerilimlere ve yürüyen darbelere karşı etkin koruma sağlamaktadır.
| Parametre | Değer |
| Ürün Modeli | FSPD-C40 |
| Tip / Sınıf | Tip 2 (C Sınıfı) |
| Anma Çalışma Gerilimi (Un) | 240/415 V AC |
| Maksimum Sürekli Çalışma Gerilimi (Uc) | 340 V~ (Faz) / 440 V~ (Nötr) |
| Gerilim Koruma Seviyesi (Up) | ≤ 2,0 kV |
| Nominal Deşarj Akımı – In (8/20 µs) | 20 kA |
| Maksimum Deşarj Akımı – Imax (8/20 µs) | 40 kA |
| Tepki Süresi (ta) | < 25 ns |
| Kutup Konfigürasyonu | 1P+N / 3P+N |
| Koruma Kesici Önerisi | 32 A Şalter veya Sigorta |
| PE Hattı Bağlantı kesiti | 10 mm² – 25 mm² |
| L/N Hattı bağlantı Kesiti | 6 mm² – 25 mm² |
| Test Standardı | IEC 61643-11 / TS EN 61643-11 |
| Çalışma Sıcaklığı | -40 °C – +85 °C |
| Montaj | DIN Ray (35 mm) |
| Gövde Malzemesi | PA66 Yanmaz Naylon (Burning Proof) |
| Durum Göstergesi | Yeşil: Aktif / Kırmızı: Modül Değişimi Gerekli |
| Modüler Yapı | Evet – Her faz bağımsız değiştirilebilir |
Modüler Tasarım: FSPD-C40, takılıp çıkarılabilir modüler kartuş yapısına sahiptir. Her bir faz modülü bağımsız olarak değiştirilebilir, bu da bakım maliyetlerini düşürür ve cihazın kullanım ömrünü uzatır.
Görsel Durum Göstergesi: Her modül üzerinde bulunan gösterge penceresi, cihazın çalışma durumunu anlık olarak takip etmeyi sağlar. Yeşil gösterge cihazın aktif ve sağlıklı çalıştığını, kırmızı gösterge ise modülün ömrünü tamamladığını ve değiştirilmesi gerektiğini bildirir.
Entegre Termik Koruma: Cihaz, varistör aşırı ısınmasına karşı entegre bir termik koruma mekanizmasıyla donatılmıştır. Bu sayede çok güçlü gerilim darbeleri, faz/nötr ters bağlanması veya nötr kopması gibi durumlarda ortaya çıkabilecek yangın riski minimize edilir.
Yüksek Dayanıklılık: PA66 yanmaz naylon gövde malzemesi ve geniş çalışma sıcaklığı aralığı (-40 °C ile +85 °C), cihazın en zorlu endüstriyel ortamlarda bile her zaman güvenle kullanılabilmesini sağlar.
Montaj Ve Bağlantı Esasları
- FSPD-C40’un doğru montajı, koruma performansının tam olarak sağlanabilmesi için kritik öneme sahiptir. Aşağıdaki hususlara dikkat edilmelidir:
- Bağlantı Noktası: Parafudr, elektrik devresine paralel olarak bağlanır. Faz ve nötr iletkenleri üst terminallerden, ve toprak çıkışı alt terminalden bağlanır.
- Koruma Kesici: Parafudr öncesinde 32 A’lik bir şalter veya sigorta kullanılmalıdır. Bu kesici, parafudrın kısa devre görmesi durumunda pano güvenliğini sağlar.
- Topraklama: Topraklama kablosu en kısa yoldan toprak potansiyeli denkleştirme barasına bağlanmalıdır.Topraklama direncinin düşük olması, koruma performansını doğrudan etkiler.
- Kablo Kesitleri: L/N hattı için minimum 6 mm², PE hattı için 10–25 mm² kablo kesiti kullanılmalıdır.
- Kablo Ayrımı: Toprak kablosu, korunan besleme veya sinyal kablolarından mümkün olduğunca uzak tutulmalıdır.
Uygulama Senaryoları
Paratoner Bulunan Bina: Bina girişinde Tip 1 (FSPD-B50) ile yıldırım darbesi koruması, tali panolarda Tip 2 (FSPD-C40) ile şebeke koruması, hassas cihaz panolarında ise gerektiğinde Tip 3 (FSPD-D20) ile son nokta koruması yapılmalıdır.
Paratoner Bulunmayan Bina: Yönetmeliklere uygun şekilde, C tipi şebeke panolarına Tip 2 (FSPD-C40) parafudr yerleştirilmelidir. Hassas cihazlara olan mesafe 30 m’yi aşıyorsa Tip 3 ek koruması uygulanmalıdır.
Endüstriyel ve Otomasyon Tesisleri: PLC, SCADA, kamera ve haberleşme sistemleri gibi hassas otomasyon ekipmanlarının korunmasında Tip 2 parafudr temel koruma katmanını oluşturur. Enerji, data ve koaksiyel hatların çift yönlü olarak koruma altına alınması tavsiye edilir.
Elektrik ve enerji sektörü, yalnızca üretimle değil; mühendislik birikimi, test altyapısı ve vizyoner yatırımlarla şekillenir. Türkiye’de bu dönüşümün en önemli aktörlerinden biri olan Federal Elektrik, 35 yıl önce %100 yerli sermaye ile kurulmuş ve bugün hâlâ aynı bağımsızlık ve kararlılıkla yoluna devam eden köklü bir üretici olarak öne çıkıyor.
Federal Elektrik, alçak gerilim şalt malzemeleri alanında kendi ürününü tasarlayan, geliştiren, test eden ve üreten entegre yapısıyla sektörde farklı bir konumda yer alıyor. Türkiye’nin sayılı Ar-Ge merkezlerinden birine sahip olan firma, üretimin her aşamasını kendi bünyesinde yöneterek kaliteyi kontrol altına alarak her geçen gün gelişimini sürdürüyor. Markanın vizyonu, kuruluşundan itibaren yalnızca yerel pazarla sınırlı kalmamış, ISO standartlarının Türkiye’de henüz yaygın olarak bilinmediği dönemlerde, Avrupa’dan uzmanlar getirerek kalite sistemlerini uygulamaya başlamışlar. Federal Elektrik bu yaklaşımıyla sektörde öncü bir rolü de üstlenerek ileri görüşlü bakış açısını, bugün global bir başarıya dönüştürmüş markalar arasında bulunuyor. Markanın ürünleri 82 ülkeye ulaşan güçlü bir ihracat ağıyla dünya pazarlarında yerini alıyor.
Şirketin sektördeki gücü yalnızca üretim ve ihracatla da sınırlı değil. Bugün Federal Elektrik ürünleri Türkiye’nin 81 ilinde, elektrik altyapısının birçok kritik noktasında aktif olarak kullanılıyor.
Şalterlerden dikey tip kesicilere, NH sigortalardan farklı şalt ekipmanlarına kadar geniş ürün yelpazesi, ülke genelinde elektrik kurumları tarafından onaylı ve güvenilir bir çözüm olarak tercih ediliyor. Son kullanıcı çoğu zaman farkında olmasa da, günlük hayatın kesintisiz devam etmesini sağlayan elektrik altyapısında Federal Elektrik imzası bulunuyor.
Kalite konusundaki iddiasını yalnızca üretim süreçleriyle değil, sunduğu garantiyle de ortaya koyan Federal Elektrik, ürünlerinde sağladığı 5 yıl garanti ile sektörde önemli bir fark yaratıyor. Bu uygulama, ürün kalitesine duyulan güvenin ve müşteri memnuniyetine verilen önemin güçlü bir göstergesi olarak öne çıkıyor.
