İletkenlikten Duyumsamaya Evrilen Altyapı Teknolojileri
Endüstriyel devrimlerden bu yana kablolar, modern medeniyetin sinir sistemi olarak görev yapmıştır. Geleneksel yaklaşımla kablo, enerjiyi veya veriyi A noktasından B noktasına en az kayıpla iletmekle yükümlü statik bir komponenttir.
Ancak yapay zekanın, akıllı şehirlerin ve nesnelerin internetinin (IoT) ekosistemi dönüştürdüğü günümüzde, bu statik yapı köklü bir kabuk değişimi yaşamaktadır. Küresel kablo endüstrisinin ulaştığı en son teknolojik nokta, kabloları sadece pasif birer iletim aracı olmaktan çıkartıp, binlerce kilometrelik hatlar boyunca her santimetreyi anlık olarak duyumsayabilen devasa, canlı birer sensöre dönüştürmektedir.
Dağıtık Fiber Optik Algılama (Distributed Fiber Optic Sensing – DFOS) adı verilen bu teknoloji; enerji iletim hatlarından demiryollarına, boru hatlarından akıllı binalara kadar tüm endüstriyel habitatta bir paradigma değişimini temsil etmektedir.
Akıllı kablo sistemleri, çevrelerinde meydana gelen mekanik, termal ve akustik değişimleri milyarlarca veri noktasına dönüştürerek büyük altyapı projelerinde erken uyarı sistemlerinin omurgasını oluşturmaktadır.
Endüstri 4.0 kablolama vizyonunun en somut örneği olan bu sistemler, altyapı yönetiminde reaktif bakımdan (arıza sonrası müdahale) proaktif ve kestirimci bakıma geçişin kapısını aralamaktadır.
Teknolojinin Bilimsel Arka Planı ve Optik Kırılma Fiziği
Akıllı kabloların çalışma prensibi, kuantum seviyesindeki optik saçılma ve yansıma fiziğine dayanır. Standart bir fiber optik kablonun içindeki cam çekirdeğe (core) yüksek güçlü bir lazer darbesi gönderildiğinde, ışık moleküler düzeydeki mikroskobik düzensizliklerle etkileşime girer. Bu etkileşim sonucunda ışığın çok küçük bir kısmı kaynağa doğru geri saçılır (backscattering). Geri yansıyan bu ışığın zamanı ve dalga boyu analiz edilerek, kablonun hangi noktasında ne kadarlık bir fiziksel etki oluştuğu metre altı hassasiyetle tespit edilebilir.
Optik algılama sistemleri, geri saçılan ışığın spektrumundaki üç temel bileşeni analiz ederek çalışır:
- Rayleigh Saçılması: Işığın, camın yoğunluğundaki kuantum seviyesindeki dalgalanmalardan geri yansımasıdır. Kabloya uygulanan akustik dalgalara ve titreşimlere karşı aşırı duyarlıdır. Dağıtık Akustik Algılama (DAS) sistemlerinin temelini oluşturur. Şehir şebekelerinde veya sınır hatlarında fiber optik kablo arıza tespiti ve üçüncü şahıs müdahalelerini izlemede kritik rol oynar.
- Raman Saçılması: Işığın fotonları ile cam moleküllerinin termal titreşimleri (fononlar) arasındaki enerji alışverişidir. Bu saçılmanın yoğunluğu doğrudan sıcaklığa bağlıdır. Dağıtık Sıcaklık Sensörü (Distributed Temperature Sensing – DTS) bu prensiple çalışır ve hat boyunca anlık ısı haritaları çıkarır.
- BriIlouin Saçılması: Işık dalgalarının, fiber içindeki akustik/mekanik dalgalarla etkileşime girmesidir. Hem sıcaklık hem de kablo üzerindeki mekanik gerinim (strain/gerilme) değişimlerini ölçmek için kullanılır. Dağıtık Gerinim Algılama (DSS) sistemlerinde tercih edilerek kablodaki bükülme, sarkma veya ezilmeleri raporlar.
Bu üç fiziksel olgunun yapay zeka algoritmalarıyla eş zamanlı analizi, akıllı kabloyu dünyanın en uzun kesintisiz termometresi, mikrofonu ve gerilim ölçeri haline getirmektedir.
Tarihsel İzler ve Veri İletiminin Evrimi
Fiber optik teknolojisi, 1960’larda Charles Kao’nun cam liflerdeki ışık kaybını azaltma teorisiyle modern telekomünikasyonun kapılarını aralamıştır. İlk dönemlerde küresel odak, ışığın bozulmadan en uzak mesafeye nasıl iletileceği üzerindeydi. Işığın saçılması ve yansıması, veri iletim kalitesini düşüren bir “gürültü” veya “kusur” olarak kabul ediliyordu.
Geleneksel bakır altyapılardan modern geniş bant ağlarına geçiş sürecinde, veri kablosu trendleri hız ve bant genişliği optimizasyonuna odaklanmıştı. Sektörüm Dergisi’nde daha önce detaylandırdığımız Koaksiyel Kablolar ve Veri Kabloları makalemizde ele aldığımız gibi; yüksek frekanslı sinyallerin elektromanyetik parazitlerden (EMI) korunarak iletilmesi, haberleşme sektörünün en büyük sınavıydı. Fiber optik kablolar bu sınavı başarıyla vererek bakır ve koaksiyel sistemlerin sınırlarını aşmayı başardı.
- yüzyılın başlarında ise bilgi teorisindeki gelişmeler ve yüksek hızlı sinyal işleme (DSP) çiplerinin üretilmesiyle, geçmişte “kusur” olarak görülen geri saçılım verileri avantaja dönüştürüldü. Bilim insanları, sinyaldeki mikro değişimleri inceleyerek kablonun dış dünyayla olan etkileşimini haritalandırabileceklerini fark ettiler. Böylece haberleşme hatları, saf birer iletişim kanalı olmanın ötesine geçerek devasa jeofiziksel ve çevresel izleme ağlarına evrildi.
Komponent Yapısı ve Endüstriyel İmalat Standartları
Endüstriyel imalatçılar için akıllı kablo üretimi, standart haberleşme kablolarına kıyasla çok daha yüksek malzeme mühendisliği gerektirir. Bir kablonun “akıllı” sınıfına girebilmesi ve zorlu saha koşullarında onlarca yıl performans kaybetmeden çalışabilmesi için şu katmanlardan oluşması gerekir:
- Optik Çekirdek Matrisi: Algılama kalitesini ve sinyal-gürültü oranını (SNR) optimize etmek için düşük zayıflatmalı, özel katkılı tek modlu (single-mode) veya çok modlu (multi-mode) fiber lifler.
- Metalik Jel Tüp: Fiberleri dış ezilmelerden korurken, dışarıdaki sıcaklık, mekanik gerinim ve titreşimi içeriye kayıpsız ve gecikmesiz aktarabilen özel bir hidrofobik jel dolgulu paslanmaz çelik tüp.
- Zırh ve Gergi Elemanları:Kablonun kendi ağırlığı, toprak kaymaları veya çekilme esnasında fiberlerin zarar görmesini engelleyen yüksek mukavemetli aramid iplikler (Kevlar) veya yüksek karbonlu çelik teller.
- Dış Kılıf Teknolojisi: Endüstriyel tesisler ve binalar için Yapı Malzemeleri Yönetmeliği (CPR) standartlarına tam uyumlu, yangın anında zehirli gaz salınımı yapmayan Halojen Free Flame Retardant (HFFR) polimer bileşenler.
Sistemin beynini ise kablonun ucuna bağlanan Sorgulayıcı Ünite (Interrogator Unit) oluşturur. Bu ünite, saniyede binlerce kez lazer darbesi gönderir, geri yansıyan ışığı analog-dijital çeviricilerle işler ve bulut tabanlı yapay zeka katmanında işleyerek “3. kilometrede mikro sızıntı” veya “12. kilometrede aşırı ısınma” gibi nokta atışı uyarılara dönüştürür.
Endüstriyel Uygulama Alanları ve Satın Alma Profesyonelleri İçin Değeri
Akıllı kablo sistemlerinin sunduğu kesintisiz ve dağıtık izleme yeteneği, özellikle hata payı sıfır olan kritik altyapılarda ve büyük endüstriyel tesislerde bakım maliyetlerini (OPEX) radikal şekilde düşürmektedir:

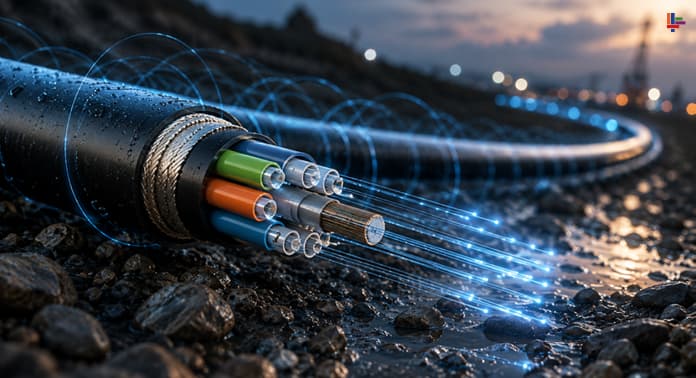

Akıllı Şebekeler (Smart Grid) ve Enerji Nakil Hatları
Yeraltı ve denizaltı yüksek gerilim hatlarında aşırı yüklenme veya yalıtım hataları lokal ısınmalara (hotspot) yol açar. Akıllı kablolar, Raman saçılımı (DTS) ile hat boyunca sıcaklık profilini anlık çıkarır. Sektörüm Dergisi’nde yayınlanan Enerji Kabloları ve Özellikleri kılavuzumuzda vurguladığımız iletken kararlılığı, bu sistemler sayesinde dinamik olarak izlenir. Kablonun gerçek akım taşıma kapasitesi (Dynamic Cable Rating – DCR) optimize edilerek şebeke güvenliği maksimuma çıkarılır.
Akıllı Şehirler, Tüneller ve Sismik İzleme
Akıllı şehir projelerinde bu kablolar; metro hatlarında trenlerin konum ve hız takibinde, tünellerde erken yangın algılamada ve otoyollarda trafik yoğunluk analizinde kullanılır. Ayrıca toprak altına gömülü akıllı kablo ağları, sismik dalgaları mikro düzeyde kaydederek şehir genelinde bir erken uyarı ağının alt bileşeni olarak çalışabilmektedir.
Kabloların fiziksel güvenliği ve montaj standartları için ise sitemizde yer alan Kablo Kanalı Standartları içeriğimiz, bu akıllı altyapıların nasıl korunması gerektiğine dair yapısal rehberlik sunmaktadır.
Boru Hatları ve Sızıntı Tespiti
Petrol, doğalgaz ve su isale hatlarına paralel döşenen akıllı kablolar, sızıntı anında meydana gelen ani sıcaklık değişimlerini (Raman) ve sızıntının çıkardığı mikro akustik gürültüyü (DAS) saniyeler içinde tespit ederek çevre felaketlerini ve hammadde kayıplarını engeller.
Gelecek Projeksiyonu
Küresel kablo pazarı, saf metal ve plastik işleme endüstrisinden yüksek teknoloji odaklı bir yazılım ve sensör endüstrisine dönüşmektedir. Akıllı kablo sistemleri, endüstriyel tesislerin, enerji santrallerinin ve altyapı projelerinin dijital ikizlerini (Digital Twin) besleyen en büyük veri kaynağı haline gelmiştir.
Satın alma profesyonelleri ve proje mühendisleri için ilk yatırım maliyeti (CAPEX) yüksek görünse de, sistemlerin sağladığı arıza önleme, yangın engelleme ve kesintisiz çalışma avantajları, yatırımı çok kısa sürede amorti etmektedir.
Yerli kablo üreticilerinin DFOS, DTS ve DSS teknolojilerine yapacağı Ar-Ge yatırımları, Türkiye kablo endüstrisini küresel pazarda katma değeri yüksek ve rekabetçi bir liderliğe taşıyacaktır.
Referanslar ve İleri Okuma Standartları
- Bao, X., & Chen, L. (2012). Recent Progress in Distributed Fiber Optic Sensors. Sensors, 12(7), 8601-8639.
- Hartog, A. H. (2017). An Introduction to Distributed Optical Fibre Sensing. CRC Press.
- Ukil, A., Braendle, H., & Krippner, P. (2012). Distributed Temperature Sensing (DTS) in Power Cable Monitoring. IEEE Sensors Journal, 12(5), 1048-1056.
- International Electrotechnical Commission (IEC). IEC 61757: Fibre Optic Sensors – Distributed Sensing Standards.
- Veri iletiminin tarihsel gelişimi ve kablo tipleri için: Koaksiyel Kablolar ve Veri Kabloları
- Güç hatlarının yapısal dinamikleri için: Enerji Kabloları ve Özellikleri
- Akıllı kablo altyapılarının mekanik korunması için: Kablo Kanalı Nedir? Çeşitleri Nelerdir, Nerelerde Kullanılır?
