Sektörüm Dergisi Araştırma Ekibi

Yüksek gerilim (YG) iletim hatları, elektrik enerjisinin uzun mesafelerde güvenli, ekonomik ve sürekli bir şekilde taşınmasını sağlayan modern enerji altyapılarının temelini oluşturur. Bu iletim sistemlerinin en kritik bileşenlerinden biri de yalıtım sistemleridir. Zira, yalıtım hataları, sadece enerjinin kesintiye uğramasına değil, aynı zamanda ciddi altyapı hasarlarına ve yüksek bakım maliyetlerine de neden olabilir. Bu nedenle, dielektrik özellikleri güçlü, çevresel etkilere dayanıklı, ekonomik ömrü uzun ve sürdürülebilir yalıtım malzemelerinin geliştirilmesi, sektörün öncelikli Ar-Ge gündemlerinden birini teşkil etmektedir.

Günümüzde seramik esaslı yalıtkanların yerini hızla polimer bazlı yeni nesil malzemeler almaktadır. Özellikle EPDM, silikon kauçuk, polimer nanokompozitler ve hibrit kaplamalı polietilenler, gerek elektriksel gerekse mekanik performanslarıyla öne çıkmaktadır.

Bu yazıda, bu malzemelerin laboratuvar ve saha performanslarına dair elde edilen veriler, karşılaştırmalı analizler, saha uygulamaları ve bu dönüşümün sektöre kazandırdığı stratejik faydaları ele alacağız.

Yalıtım Malzemelerinin Evrimi: Seramikten Polimere

1950’li yıllardan bu yana yüksek gerilim hatlarında porselen izolatörler standart çözüm olarak kullanılmaktaydı. Porselenin iyi bir dielektrik malzeme olmasına rağmen, yüksek ağırlık, kırılganlık ve atmosferik kirlilikten etkilenme gibi dezavantajları bulunmaktaydı.

Özellikle kirli ve nemli ortamlarda yüzeyde oluşan iletken tabakalar flaşover riskini artırarak enerji kesintilerine yol açıyordu. Bu durum, porselen izolatörlerin düzenli temizlik ve bakım gerektirmesine neden oluyor, operasyonel maliyetleri yükseltiyordu.

1990’lardan itibaren polimer bazlı malzemeler, düşük ağırlıkları, üstün hidrofobiklikleri (su iticilik) ve çevresel dayanımları sayesinde öne çıkmaya başladı.

Özellikle EPDM (Etilen Propilen Dien Monomer) ve silikon kauçuk gibi elastomerik malzemeler, dış ortam koşullarında, özellikle tuzlu sis, endüstriyel kirlilik ve UV ışınımı gibi zorlayıcı koşullarda yüksek dayanıklılık göstermeleriyle tercih edilmektedir.

Bu polimerlerin esnek yapısı, deprem gibi mekanik streslere karşı daha dirençli olmalarını sağlamış, kırılma riskini önemli ölçüde azaltmıştır.

Son dönemde bu geleneksel polimerlere nano katkılar ilave edilerek elde edilen polimer nanokompozitler, yalıtım sektöründe yeni bir çağın kapılarını aralamaktadır.

Nanokompozitler, makro ölçekli malzemelerin özelliklerini iyileştirmek için nanometre boyutunda (1-100 nanometre) parçacıkların polimer matrisine dağıtılmasıyla elde edilen malzemelerdir.

Öte yandan seramik kaplamalı polietilenler ise, hibrit özellikleriyle hem mekanik hem dielektrik avantajlar sunan, polimerin hafifliği ve esnekliği ile seramiğin sertliği ve aşınma direncinin birleşimini temsil eden yeni bir yaklaşımdır.

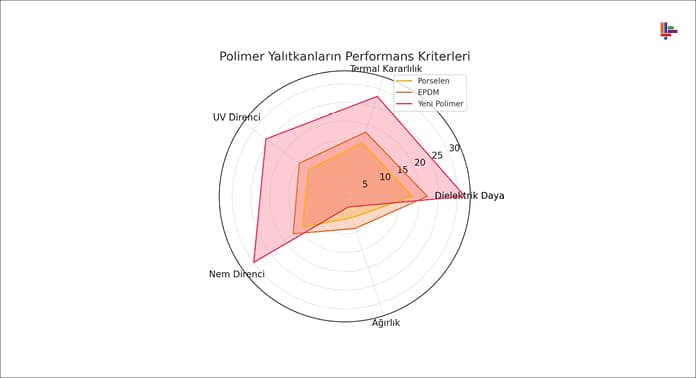

Teknik Karşılaştırma: Yeni Nesil Yalıtkanların Performansı

Yeni nesil yalıtkanların üstün performansı, laboratuvar ve saha testlerinde elde edilen verilerle açıkça ortaya konmaktadır. Son beş yılda yapılan testlerde aşağıdaki bulgular öne çıkmıştır:

  • Dielektrik Dayanım: Polimer nanokompozitler, 35 kV/mm’ye kadar çıkabilen dielektrik dayanımı ile geleneksel silikon malzemelere göre %20’ye varan bir avantaj sağlamaktadır.

Bu, aynı gerilim seviyesinde daha ince yalıtım katmanları kullanılabileceği veya mevcut yalıtım kalınlığı ile daha yüksek gerilimlere dayanabileceği anlamına gelir.

  • Termal Yaşlanma: Hibrit seramik kaplamalı PE yalıtkanlar, 45.000 saatlik (yaklaşık 5 yıl) termal yaşlanma testlerinden başarıyla geçmiştir. Bu testler, malzemenin uzun süreli yüksek sıcaklık ve termal döngüler altında elektriksel ve mekanik özelliklerini ne kadar iyi koruduğunu gösterir. Bu, saha ömrünün uzatılması açısından kritik bir göstergedir.
  • Su Emme Oranı: EPDM’nin %0.5’lik su emme oranı, nanokompozitlerde %0.2’ye, hibritlerde ise %0.1’e kadar düşmektedir.

Düşük su emme oranı, yalıtkanın nemli ortamlarda dielektrik özelliklerini koruması ve flaşover riskini azaltması açısından hayati önem taşır. Su, yalıtkanın yüzeyinde birikerek iletken bir yol oluşturabilir, bu da arızalara yol açabilir.

Bilimsel Arka Plan: Polimer Nanokompozitlerin Sırrı

Polimer nanokompozitlerde kullanılan nano katkılar, genellikle nano-silika (SiO₂), montmorillonit (MMT) veya titanyum dioksit (TiO₂) gibi inorganik oksitlerdir.

Bu parçacıklar 10-100 nm çapında olup, polimer matrisi içinde homojen şekilde dağıldıklarında, makroskopik malzemelerde görülmeyen benzersiz özellikler kazandırırlar. Bu nanometrik boyutlardaki parçacıklar, polimer zincirleri ile etkileşime girerek şu etkileri sağlar:

  • Korona Deşarjına Karşı Direnç: Elektriksel boşalma yollarını uzatarak polimerin korona deşarjına karşı direncini artırırlar.

Korona deşarjı, yüksek gerilim alanlarında havanın iyonlaşması sonucu oluşan kısmi deşarjdır ve zamanla yalıtkanın yüzeyinde erozyona ve bozulmaya yol açar. Nano parçacıklar, elektrik alan dağılımını optimize ederek bu tür deşarjların oluşumunu engeller veya geciktirir.

  • Isıl Bozulmanın Önlenmesi: Termal iletkenliği artırarak ısıl bozulmayı önlerler. Yüksek gerilim hatlarında yalıtkanlar sürekli olarak elektriksel kayıplar nedeniyle ısınmaya maruz kalır. Nano katkılar, ısının polimer matrisi içinde daha etkin bir şekilde dağılmasını sağlayarak lokal sıcak nokta oluşumunu engeller ve malzemenin termal stabilitesini artırır.
  • Hidrofobikliğin Artırılması: Su moleküllerinin polimer matrise nüfuzunu engelleyerek hidrofobikliği önemli ölçüde artırırlar.

Nano ölçekteki yüzey modifikasyonları, su damlacıklarının yüzeyde küresel bir form almasını sağlayarak yüzeyde akım yolu oluşumunu engeller. Bu, özellikle nemli ve kirli ortamlarda yalıtkanın performansını doğrudan etkileyen kritik bir özelliktir.

  • Mekanik Dayanımın Artırılması: Nano parçacıklar, polimer matrisin mukavemetini, sertliğini ve aşınma direncini artırır. Bu, özellikle rüzgar yükü, buzlanma veya dışarıdan gelebilecek darbeler gibi mekanik zorlanmalara karşı yalıtkanların daha dayanıklı olmasını sağlar.
  • UV Direnci: Bazı nano katkılar (örneğin TiO₂), polimerin UV radyasyonuna karşı direncini artırır. UV ışınları, polimer zincirlerinde bozulmalara yol açarak malzemenin renginin solmasına, çatlamasına ve elektriksel özelliklerinin kötüleşmesine neden olabilir. Nano UV emiciler, bu bozulma sürecini yavaşlatır.

Bu katkılar, polimer malzemelerin sadece yüzey değil hacimsel özelliklerini de geliştirerek daha güvenli, uzun ömürlü bir yalıtım ortamı sunar. Nanokompozitlerin bu üstün özellikleri, elektrik sektöründe enerji iletimi, dağıtımı ve trafo merkezleri gibi birçok alanda potansiyel kullanım alanları yaratmaktadır.

Uygulama Alanları ve Saha Deneyimleri

Türk Elektrik İletim A.Ş. ve Enerjisa gibi kurumlar, pilot projelerde yeni nesil yalıtkanların sahada denenmesine öncülük etmiştir. Örneğin, Mardin-Diyarbakır yüksek gerilim hattında kullanılan silikon esaslı yalıtkanlar, 4 yıl sonunda dahi yüzey çatlağı, yüzey akımı ya da erozyon göstermemiştir.,

Bu başarı, özellikle Güneydoğu Anadolu’nun zorlu iklim koşulları ve tozlu ortamı göz önüne alındığında, polimer yalıtkanların dayanıklılığını kanıtlamaktadır.

Ayrıca 2022 yılında Slovakya’da gerçekleştirilen CIGRÉ saha testlerinde, hibrit polimer kaplamalı yalıtkanlar 12 ay boyunca nemli ormanlık bölgede test edilmiştir. Test sonunda elde edilen dikkat çekici sonuçlar şunlardır:

  • Yüzey akımı ölçümleri %75 azalmış, bu da flaşover riskinin ve enerji kaybının önemli ölçüde düştüğünü göstermektedir.
  • Bakım sıklığı %60 düşmüş, operasyonel maliyetlerde büyük bir tasarruf sağlamıştır.
  • Enerji iletim kararlılığı %15 artmıştır, bu da şebekenin daha güvenilir çalıştığı anlamına gelir.

Bu sonuçlar, özellikle yüksek nem, kirlilik ve UV ışınımına maruz kalan bölgelerde polimer bazlı yalıtım çözümlerinin standart hale gelmesi gerektiğini göstermektedir.

Saha uygulamaları, laboratuvar sonuçlarını destekleyerek, polimer ve nanokompozit yalıtkanların geleceğin enerji altyapılarında kritik bir rol oynayacağını teyit etmektedir.

Ekonomik ve Stratejik Etkiler

Yeni nesil yalıtım teknolojileri, yalnızca teknik performans değil, ekonomik avantaj da sağlar:

  • Daha Düşük Bakım Sıklığı: Polimer yalıtkanların daha az kirlilik tutması ve hidrofobik özellikleri sayesinde yüzey temizliği gibi rutin bakım ihtiyaçları azalır. Bu, bakım ekipmanları, trafo boşaltımı ve insan gücü giderlerinde %40’a varan tasarruf anlamına gelir.
  • Hafiflik Sayesinde Nakliye ve Montaj Kolaylığı: Polimer yalıtkanlar, porselen izolatörlere göre %30 daha hafiftir. Bu durum, nakliye maliyetlerini düşürür, montaj sürecini hızlandırır ve direkler üzerindeki yükü azaltarak daha hafif direk yapılarına izin verir.
  • Daha Az Arıza ve Kesinti: Üstün dielektrik ve mekanik özellikler sayesinde yalıtım arızaları azalır. Bu, hat ömrü boyunca %15 daha az enerji kaybı ve daha yüksek enerji iletim sürekliliği anlamına gelir. Enerji kesintilerinin azalması, sanayide ve günlük yaşamda ekonomik kayıpları minimize eder.
  • Uzun Ekonomik Ömür: Geliştirilmiş dayanıklılık ve çevresel direnç, yalıtkanların ömrünü uzatarak daha az sıklıkla değiştirilmelerini gerektirir. Bu, toplam sahip olma maliyetini düşürür.

Bu maliyet avantajları, özellikle Afrika, Güneydoğu Asya ve Orta Doğu gibi hızlı kentleşen bölgelerdeki yeni iletim projelerinde büyük önem arz etmektedir. Bu bölgeler, zorlu iklim koşullarına sahip olmaları ve hızla artan enerji talepleri nedeniyle polimerik çözümlere yönelmektedir.

Başarı Hikayesi: Hindistan Gujarat Projesi

Hindistan’ın Gujarat eyaletinde kurulan 765 kV’luk yeni enerji koridorunda, yalnızca polimer nanokompozit yalıtkanlar tercih edilmiştir. Bu proje, polimer teknolojilerinin büyük ölçekli ve yüksek gerilimli uygulamalardaki başarısını gösteren önemli bir örnektir.

Proje başlangıcında bazı teknik ekipler seramik çözümlerde ısrar etse de, saha testleri sonrası elde edilen veriler polimer nanokompozitlerin üstünlüğünü kanıtlamıştır.

Nemli muson ikliminde silikon yalıtkanlar 6 ayda aşınma gösterirken , polimer nanokompozitler 24 ay boyunca yüzey direncini korumuştur. Bu saha verileri, Hindistan Enerji Bakanlığı’nın 2023 genelgesinde “seramik çözümler yerine yeni nesil polimerik sistemlerin önerilmesi” maddesini doğrudan etkilemiştir. Bu durum, global enerji sektöründe polimer nanokompozitlerin standart haline gelme potansiyelini açıkça ortaya koymaktadır.

Akademik Destek: Gazi Üniversitesi ve Tübitak Ortaklığı

Türkiye’de Gazi Üniversitesi Elektrik-Elektronik Mühendisliği Fakültesi ile TÜBİTAK MAM iş birliğinde yürütülen bir çalışmada, yerli üretim silikon kauçuk ve nano katkılı polietilenler karşılaştırılmış, yerli nanokompozitin:

  • 38.000 saatlik yaşlanma döngüsüne,
  • 32 kV/mm dielektrik mukavemete,
  • %0.18 su emme oranına ulaştığı gösterilmiştir.

Bu çalışma, yerli ve milli yalıtım çözümleri için önemli bir teknik eşiğin aşılması anlamına gelmektedir. Bu tür ulusal ve uluslararası iş birlikleri, yalıtım teknolojilerinin gelişimine önemli katkılar sağlamakta ve sektörün geleceğini şekillendirmektedir.

Gelecek Perspektifleri ve Yeni Araştırma Alanları

Elektrik iletim hatlarında yalıtım çözümleri, sadece teknik bir detay değil, enerji güvenliği, işletme verimliliği ve çevresel sürdürülebilirlik açısından stratejik bir rol oynamaktadır.

Polimer yalıtkanlar, dielektrik dayanım, çevresel direnç, ekonomik ömür ve bakım kolaylığı gibi pek çok alanda seramiklere göre üstünlük göstermekte, özellikle nano katkılar sayesinde bir üst seviyeye taşınmaktadır.

Önümüzdeki on yılda yalıtım sektörü, malzeme bilimindeki gelişmelerin yanı sıra, veri temelli yönetim sistemleri, IoT (Nesnelerin İnterneti) tabanlı arıza tahmin teknolojileri ve akıllı bakım algoritmalarıyla da dönüşüm geçirecektir. Bu alanlardaki potansiyel gelişmeler şunları içerebilir:

  • Akıllı Yalıtkanlar: Yalıtkanların içine entegre edilecek sensörler sayesinde, sıcaklık, nem, yüzey akımı ve kısmi deşarj seviyeleri gibi kritik parametreler gerçek zamanlı olarak izlenebilecektir.

Bu veriler, yalıtkanın durumunu sürekli değerlendirerek arıza öncesi uyarılar sağlayabilir ve proaktif bakım stratejilerinin geliştirilmesine olanak tanır.

  • Kendi Kendini İyileştiren Polimerler: Hasar gördüğünde kendi kendini onarabilen “kendi kendini iyileştiren” polimerler, gelecekteki yalıtım malzemeleri için önemli bir araştırma alanı olarak öne çıkmaktadır.

Bu tür malzemeler, mikro çatlakları otomatik olarak doldurarak yalıtım ömrünü uzatabilir ve bakım maliyetlerini daha da düşürebilir.

  • Çevresel Dostu Yalıtım Malzemeleri: Sürdürülebilirlik hedefleri doğrultusunda, biyolojik olarak parçalanabilen veya geri dönüştürülebilen polimer yalıtım malzemeleri üzerine araştırmalar hız kazanacaktır. Bu, karbon ayak izini azaltmaya ve atık yönetimini iyileştirmeye yardımcı olacaktır.

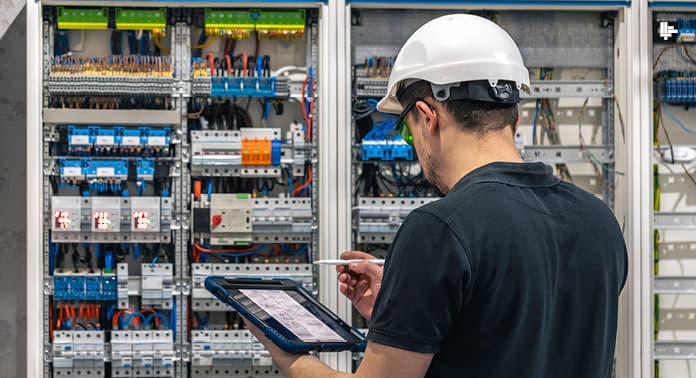

  • Yapay Zeka Destekli Tahminsel Bakım: Sensörlerden gelen veriler, yapay zeka ve makine öğrenimi algoritmaları kullanılarak analiz edilecek, böylece yalıtım sistemlerindeki olası arızalar çok önceden tahmin edilebilecektir. Bu, planlanmamış kesintileri minimize edecek ve bakım operasyonlarını daha verimli hale getirecektir.
  • Gelişmiş Nano Katkılar: Grafen, karbon nanotüpler ve diğer yeni nesil nanomalzemelerin, polimer yalıtkanların dielektrik, mekanik ve termal özelliklerini daha da geliştirmek için potansiyel kullanımları araştırılacaktır. Bu malzemeler, daha da yüksek performanslı ve dayanıklı yalıtım çözümlerinin önünü açabilir.

Bu gelişmeler, elektrik iletim ağlarının daha güvenilir, verimli ve sürdürülebilir hale gelmesine önemli katkılar sağlayacaktır. Yüksek gerilim hatlarında polimer nanokompozitlerin yaygınlaşması, enerji sektörünün geleceğini şekillendiren temel dinamiklerden biri olmaya devam edecektir.
