Modern güç sistemleri; yenilenebilir enerji kaynaklarının şebekeye entegrasyonu, non-lineer (doğrusal olmayan) endüstriyel yüklerin artışı ve dağıtılmış güç üretim mimarileri sebebiyle karmaşık bir elektromanyetik alana dönüşmüştür.
Alçak gerilim (AG) ve orta gerilim (OG) şalt sistemleri, yalnızca konvansiyonel aşırı akım ve kısa devre akımlarını kesen statik elemanlar olmaktan çıkmış; dinamik şebeke parametrelerine doğrudan tepki veren, yarı iletken tabanlı anahtarlama elemanlarıyla rezonansa giren aktif düğüm haline gelmiştir.
Bu makalede; Türkiye endüstriyel elektrik pazarında proje mühendislerinin, pano üreticilerinin ve saha uygulayıcılarının en çok aradığı, teknik şartnamelerde cevabını bulmakta zorlandığı şalt parametreleri ele alınacaktır.
Özellikle selektivite (seçicilik) koordinasyonu, limitör karakteristikleri, harmonik yüklerin termal kararlılığa etkileri ve kuantum-klasik faz geçişlerine analoji oluşturan ark sönümleme arkası dielektrik toparlanma süreçleri mikroskobik ve makroskobik boyutlarda incelenecektir.
- Kesme Kapasitesi (Icu Vs. Ics) Ve Selektivite Dinamikleri
Türkiye’de şalt ürünleri seçiminde en sık yapılan ve işletme sürekliliğini doğrudan sekteye uğratan hata, nominal kısa devre kesme kapasitesi (Icu) ile işletme kısa devre kesme kapasitesinin (Ics) karıştırılmasıdır. IEC 60947-2 standardına göre tanımlanan bu iki parametre, cihazın termal ve mekanik bellek performansını gösterir.
Matematiksel Formülasyon ve Termal Stres
Bir kısa devre anında şalt cihazının maruz kaldığı toplam termal enerji (Joule integral), akımın karesi ve zamanın çarpımıyla ifade edilir:
E_thermal = ∫ [0 to t_s] i²(t) dt
Burada t_s arkın tamamen söndürüldüğü süreyi, i(t) ise anlık kısa devre akımını temsil eder.
- Icu (Ultimate Short-Circuit Breaking Capacity): Şalterin bir kısa devre arızasını bir kez kesme yeteneğidir. Bu test döngüsünden sonra (O – t – CO operasyon dizisi: Açma – Bekleme – Kapama/Açma) cihazın nominal akımını taşımaya devam edeceği garanti edilmez; şalterin dielektrik özellikleri ve kontak direnci ciddi hasar görebilir.
- Ics (Service Short-Circuit Breaking Capacity): Şalterin arıza sonrası normal işletme hayatına devam edebileceği kesme kapasitesidir. Genellikle Icu’nun bir yüzdesi olarak (%50, %75, %100) ifade edilir. Endüstriyel projelerde ve ağır sanayi şalt tesislerinde, sürekli servis kalitesi için Ics = %100 * Icu olan cihazların seçilmesi kritik önem taşır.
Akım Limitör Özelliğinin Termodinamik Etkisi
Yeni nesil kompakt şalterler (MCCB), kısa devre akımın ilk çeyrek dalga periyodunda tepe noktasına (prospektif pik akımı) ulaşmasını engelleyen limitör bloklarına sahiptir. Hızlı açılan kontak yapısı sayesinde, akım henüz tepe değerine ulaşmadan bir karşı elektromotor kuvvet (Counter-EMF) oluşturulur ve ark gerilimi besleme geriliminin üzerine çıkarılarak akım bastırılır.
Bu mekanizma, şebekedeki kabloların, baraların ve panoların maruz kalacağı mekanik dinamik kuvvetleri (F ∝ I_peak²) dramatik bir şekilde düşürür.
- Akıllı Şebekeler Ve Harmonik Yüklerde Termal Kararlılık
Endüstri tesislerinde invertörler, UPS sistemleri, LED sürücüler ve ark ocakları gibi non-lineer yüklerin yoğunlaşması, şalt cihazlarının nominal akım taşıma kapasitelerini de-rate (kapasite düşümü) işlemine tabi tutmayı zorunlu kılmaktadır. Harmonik bileşenler, şalt komponentleri üzerinde iki temel fiziksel kayba yol açar: Cilt Etkisi (Skin Effect) ve Girdap Akımları (Eddy Currents).
Harmonik Akımların Matematiksel Analizi
Toplam Harmonik Distorsiyon (THD_I) oranı yüksek olan bir sistemde etkin (RMS) akım değeri şu formülle hesaplanır:
I_RMS = I₁ * √(1 + ∑ [n=2 to ∞] (I_n / I₁)²)
Burada I₁ temel bileşen (50 Hz) akımını, I_n ise n. harmonik mertebesindeki akım genliğini ifade eder. Yüksek frekanslı harmonik bileşenler, iletken kesitinin iç kısımlarını kullanamayarak dış yüzeye doğru itilir (cilt etkisi). Penetrasyon derinliği (δ), frekansın ters karesiyle değişir: δ = √(p / (π * f * µ))
Burada ρ özdirenci, µ manyetik geçirgenliği ve f frekansı temsil eder. Frekans (f = n * 50 Hz) arttıkça iletkenin etkin kesiti daralır, AC direnci (R_AC) yükselir.
Bu durum, şalterin içindeki bimetal şeritler veya akım trafoları üzerinde ek termal yükler yaratarak şalterin nominal akımının altında açma yapmasına (false tripping) veya erken yaşlanmasına yol açar.
- Ark Sönümleme Süreçlerinde Faz Geçişleri Ve Plazma Fiziği
kesiciler ve şalterler de kontakların ayrılma anı, klasik makroskobik mekanik hareket ile kuantum plazma dinamiğinin kesiştiği mikroskobik bir faz geçişidir.
Bu süreç, istatistiksel fizikteki birinci derece faz geçişlerine ve kuantum tünelleme olaylarına benzeyen karakteristikler gösterir.
Arkın Oluşumu ve Termoiyonik Emisyon
Kontaklar ayrılmaya başladığı mikrosaniyeler düzeyindeki ilk fazda, temas yüzeyi mikroskobik çıkıntılara (A-noktaları) indirgenir.
Akım yoğunluğunun bu dar bölgede aşırı artması sonucu Joule ısınması yaşanır ve metal buharlaşarak bir köprü oluşturur. Kontak aralığındaki elektrik alan şiddeti (E = V/d), elektronların katottan termoiyonik ve alan emisyonu (Field Emission) yoluyla fırlamasına neden olur.
Oluşan plazma arkının sıcaklığı 10.000 K ile 20.000 K seviyelerine ulaşabilir. Bu esnada gaz molekülleri iyonize olur ve elektriksel olarak yüksek iletkenliğe sahip bir faz (plazma fazı) meydana gelir.
Geçici Geri Dönen Gerilim (TRV) ve Dielektrik Toparlanma
Arkın söndürülmesi, akımın doğal sıfır noktasından geçtiği (Zero-Crossing) anda kontaklar arasındaki ortamın yalıtkanlık (dielektrik) gücünün, sistemin Geçici Geri Dönen Geriliminden (TRV – Transient Recovery Voltage) daha hızlı yükselmesine bağlıdır.
Dielektrik toparlanma hız denklemi, ortamın termal de-iyonizasyon zaman sabiti (τ) ile ilişkilidir:dR_ark(t) / dt = (1 / τ) * (R₀ – R_ark(t))
Eğer akım sıfır noktasındayken sistemin uyguladığı TRV gradyanı (dV/dt), ortamın dielektrik dayanım artış hızını aşarsa, ark yeniden tutuşur (Re-striking).
Orta gerilim gaz izoleli şalt (GIS) hücrelerinde kullanılan SF6 gazının yüksek elektronegatif yapısı, dielektrik toparlanma hızını havaya göre katbekat artırırken; yeni nesil ekolojik hücrelerde kullanılan alternatif gaz karışımları ve vakum tüpü teknolojileri bu faz geçişini milisaniyeler mertebesinde tamamlamaktadır.
- Endüstriyel Projeler Ve Uygulama Örnekleri
Proje Örneği 1: GES Entegrasyonlu Endüstriyel Tesis Pano Tasarım
- Saha Verileri: 2.5 MVA, 34.5/0.4 kV, U_k = %6 trafo ile beslenen, ayrıca 1 MW çatı tipi Güneş Enerji Santrali (GES) bulunan bir tekstil fabrikası ana dağıtım panosu.
- Problem: Kısa devre hesabı yapılırken yalnızca trafo katkısının dikkate alınması, şalter patlamalarına ve ana baraların deformasyonuna yol açmaktadır.
Mühendislik Çözümü ve Hesaplamalar:
Trafonun ürettiği kısa devre akımı (I_k_trafo):I_n_trafo = S / (√3 * U) = 2.500.000 / (√3 * 400) ≈ 3608 AI_k_trafo = I_n_trafo / U_k = 3608 / 0.06 ≈ 60.13 kA
Sistemde bulunan GES invertörlerinin toplam kısa devre katkısı, invertörlerin nominal akımının yaklaşık 1.2 katıdır. 1 MW için nominal akım 1443 A olduğuna göre, GES ek yükü 1.73 kA olur. Ayrıca tesis bünyesindeki motorların kısa devre anındaki generatör davranışı da hesaba katıldığında, toplam prospektif kısa devre akımı 66 kA seviyesini aşmaktadır.
Bu panoda standart 50 kA kesme kapasiteli kompakt şalterlerin kullanılması felaketle sonuçlanacaktır. Çözüm olarak ana giriş şalteri açık tip devre kesici (ACB) olarak seçilmiş, Icu = Ics = 80 kA baremi baz alınmıştır.

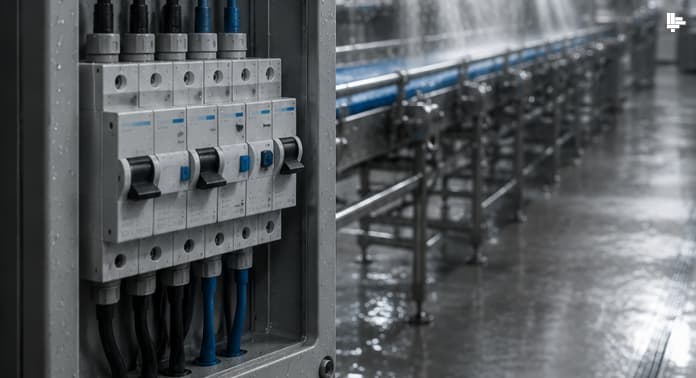

Proje Örneği 2: Islak Hacim Tesislerinde 10mA Kaçak Akım Dinamiği
- Saha Verileri: Endüstriyel bir gıda işletmesinin yıkama ve ambalaj hatları (yüksek nem ve sıvı teması mevcuttur).
- Problem: 30 mA eşikli standart Kaçak Akım Koruma Şalterlerinin (KAKŞ), suyun yüksek iletkenliği nedeniyle oluşan küçük değerli ark kaçaklarında insan vücudunun ‘akımı bırakamama’ (let-go) sınırını aşması ve kas kilitlenmelerine bağlı iş kazaları yaratması.
- Mühendislik Çözümü: Medikal literatürde insan kalbinin ventriküler fibrilasyona girme eşiği ve kasların elektriksel uyarılara kilitlenme sınırı incelendiğinde, su içi veya yoğun nemli ortamlarda kritik sınırın 10 mA olduğu görülmektedir.
Tesiste yapılan revizyonla, ıslak hacimleri besleyen tüm linye çıkışlarına yüksek hızlı kalibrasyona sahip 10 mA koruma eşikli A-Tipi (pulsatif DC kaçaklara duyarlı) kaçak akım şalterleri entegre edilmiştir. Bu sayede kaçak akım henüz 6-7 mA bandına ulaştığı anda, milisaniyeler içerisinde devre kesilerek mutlak can güvenliği sağlanmıştır.
- Türkiye Pazarında En Çok Merak Edilen Sorular Ve Yanıtları
Soru 1: Tip testli pano (IEC 61439-1/2) tasarımı yaparken farklı marka şalt ürünleri kullanmak garantiyi ve sertifikasyonu bozar mı?
Cevap: Evet, bozar. IEC 61439-1/2 standardına göre tip testli bir pano sistemi (Assembly), pano muhafazası (karkas, bara yapısı) ile şalt cihazlarının belirli bir termal, mekanik ve kısa devre dayanım kombinasyonudur.
Testler, belirli bir şalt markasının mekanik boyutları, ısı yayılım (dissipation) değerleri ve limitör karakteristikleri baz alınarak gerçekleştirilir. Pano içerisindeki şalt cihazı başka bir markayla değiştirildiğinde, o noktanın kısa devre altındaki dinamik kuvvet davranışı ve termal rejimi değişir.
Soru 2: Kompakt şalterlerde (MCCB) Termik-Manyetik koruma ile Elektronik (Mikroişlemcili) koruma arasındaki işletme farkı nedir? Hangisi tercih edilmelidir?
Cevap: Termik-manyetik şalterler fiziksel bimetal şeritler ve elektromanyetik bobinler kullanır; ortam sıcaklığından doğrudan etkilenirler ve esnek ayar sahaları sınırlıdır (0.7 – 1 * I_n gibi).
Elektronik şalterler ise akımı dahili akım trafolarıyla ölçer, ortam sıcaklığından bağımsız çalışırlar.
Endüstriyel tesislerin ana girişlerinde ve harmonik üreten non-lineer yüklerin besleme noktalarında kesinlikle Elektronik Koruma Üniteli (LSI / LSIG) şalterler tercih edilmelidir.
Elektronik üniteler, harmoniklerin yol açtığı RMS akım artışlarını doğru filtreleyerek hatalı açmaları önler.

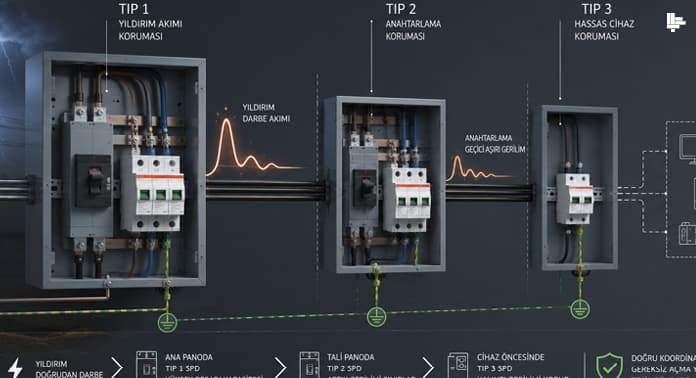

Soru 3: Alçak Gerilim Parafudr (SPD) seçiminde Tip 1, Tip 2 ve Tip 3 koordinasyonu nasıl olmalıdır? Yanlış seçim şalteri açtırır mı?
Cevap: Parafudrlar aşırı gerilim darbesini toprağa iletirken geçici bir kısa devre dalgası yaratırlar. Tip 1 ana giriş panosunda yıldırıma karşı, Tip 2 tali panolarda şebeke içi anahtarlamalara karşı, Tip 3 ise hassas cihazların girişinde kullanılır.
Koordinasyonda en kritik kural, parafudrun önüne yerleştirilecek yedek koruma kesicisinin parafudrun deşarj akımı altında gereksiz açma yapmayacak, parafudrun ömür sonu arızasında panoyu koruyacak şekilde seçilmesidir.
Yanlış koordinasyon, ana şalterin gereksiz yere açmasına ve tüm tesisin enerjisiz kalmasına neden olur.
Gelecek Prospektifleri
Şalt teknolojileri, geleneksel akım kesme fonksiyonunun ötesine geçerek IoT tabanlı veri toplama, kestirimci bakım (predictive maintenance) ve enerji kalitesi izleme platformlarının birer parçası haline gelmiştir.
Temmuz sayısı vesilesiyle de endüstri profesyonellerine çağrımız; projelerinde Ics / Icu oranlarına, harmonik de-rating faktörlerine ve standartlara tam uyumlu tip testli entegrasyonlara sadık kalmalarıdır.
