Elektrik enerjisinin ideal sinüs formundan sapması anlamına gelen harmonikler, modern sanayinin en görünmez ancak en maliyetli sorunlarından biridir. Üretim süreçlerinde kullanılan güç elektroniği tabanlı cihazlar (hız kontrol sürücüleri, UPS’ler, LED aydınlatmalar gibi) şebekeden sinüzoidal olmayan akım çekerek bu bozulmayı yaratır.

Bu bozulma, sadece tesis içerisindeki cihazları değil, aynı zamanda bağlı olunan genel elektrik şebekesini de olumsuz etkiler. Bu nedenle, ulusal ve uluslararası otoriteler, harmoniklerin kontrol altına alınması için katı standartlar geliştirmiştir. Bu standartların başında, endüstriyel tesisler için en kritik referans kabul edilen IEEE 519 gelmektedir.

Harmonik Sınırlarının Konulmasının Temel Nedenleri

Harmonik limitlerinin belirlenmesinin ve uygulanmasının ana amacı, şebeke üzerindeki karşılıklı etkileşimi yönetmek ve tesislerin uzun vadeli sürdürülebilirliğini sağlamaktır. Bu limitler, üç ana başlık altında toplanan ciddi riskleri minimize etmek için şarttır.

Şebeke ve Enerji Dağıtım Sisteminin Korunması

Fabrikalar yalnızca kendi tüketimlerinden sorumlu değildir; aynı zamanda şebekeye verdikleri harmonik kirliliği de kontrol etmekle yükümlüdürler.

  • Trafolarda Aşırı Isınma ve Kapasite Kaybı: Harmonikler, transformatörlerin sargılarında ek kayıplara yol açar. Bu kayıplar, trafoların izin verilen sıcaklık limitlerini aşmasına ve nominal kapasitesinden daha az güç sağlamak zorunda kalmasına (de-rating) neden olur. Yani, 1000 kVA’lık bir trafo harmonikler yüzünden sadece 800 kVA gücü güvenle iletebilir hâle gelebilir.
  • Rezonans Riski: Şebekedeki kapasitörler (özellikle reaktif güç kompanzasyon sistemleri) ile endüktanslar (trafo ve kablolar) arasında harmonik frekanslarında rezonans oluşabilir. Rezonans, gerilim ve akım seviyelerini kontrolden çıkaracak kadar yükselterek tüm ekipmanlara fiziksel hasar verebilir.

Ekipman Ömrü ve Güvenilirliğin Artırılması

Tesis içindeki kritik cihazların, harmonik gerilim ve akım bozulmalarından korunması hayati önem taşır.

  • Döner Makinalarda Aşırı Isınma: Harmonik akımlar, motor ve jeneratörlerin rotor ve stator sargılarında fazladan ısı üretir. Bu durum, sargı yalıtımlarının hızla yıpranmasına ve motor ömrünün kısalmasına neden olur.
  • Hassas Elektroniklerin Hatalı Çalışması: PLC’ler, bilgisayarlar, ölçü aletleri ve koruma röleleri, sinüs dalgasındaki bozulmalara karşı hassastır.

Yüksek harmonik gerilimler, bu cihazların mantık devrelerinde hatalara (trip etme, kilitlenme, yanlış okuma) yol açarak plansız üretim duruşlarına sebep olur.

Faturalarda Cezai İşlemlerin Önlenmesi

Türkiye’de ve birçok ülkede, enerji dağıtım şirketleri, şebeke genelindeki enerji kalitesini korumak adına belirli bir eşiği aşan tesisleri cezalandırır.  Bu limitler genellikle Total Harmonik Akım Bozulumu (THDi) ve Total Harmonik Gerilim Bozulumu (THDv) üzerinden belirlenir. Bu sınırların aşılması, tesisin elektrik faturasında ek bedellerin ortaya çıkmasına neden olur.

En Kritik Limitler: IEEE 519 Standardı Ne Diyor?

IEEE 519-2014, harmoniklerin endüstriyel tesisler ve şebeke arasındaki arayüzde nasıl kontrol edileceğini belirleyen evrensel bir referanstır. Bu standart, tesisin bağlantı noktasındaki (PCC-Point of Common Coupling) gerilim ve akım harmoniklerine sınırlar getirir.

Gerilim Harmonikleri Limitleri (THDv)

IEEE 519, gerilim harmoniklerinin, yani şebekenin kendisine ait bozulmanın, belirli bir seviyeyi aşmamasını şart koşar. Genellikle, 1 kV üzeri şebekelerde bu limit %5,0’tir.Tesisin, şebekeden çektiği akım harmoniklerinin neden olduğu gerilim düşüşleri dâhil, bağlantı noktasındaki toplam gerilim bozulması (THDv) bu sınırları geçmemelidir. Gerilim harmonikleri, özellikle kritik otomasyon cihazlarını etkileyen en önemli parametredir.

Akım Harmonikleri Limitleri (THDi)

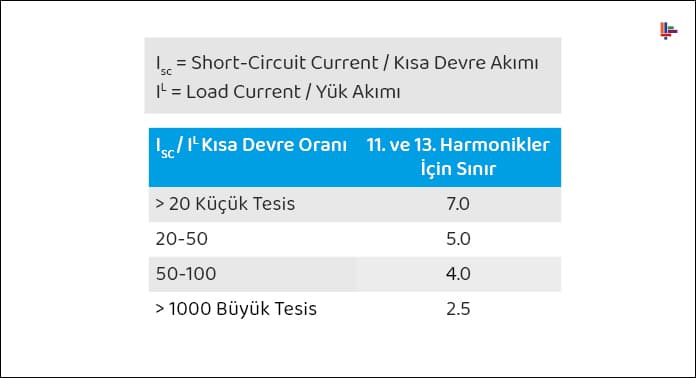

Bu sınırlar, tesisin şebekeye ne kadar harmonik akım kirliliği verebileceğini belirler ve tesisin büyüklüğüne bağlı olarak değişir. Standart, tesisin şebekeye kıyasla ne kadar büyük olduğunu gösteren  oranı (Kısa Devre Akımı / Maksimum Yük Akımı) üzerinden sınırlandırma yapar.

Bu tablo, tesisin kendi içindeki yükün, şebekenin taşıma kapasitesine oranla ne kadar küçük veya büyük olduğunu gösterir. Örneğin, küçük bir tesis (%10 THDi) büyük bir tesise (%3 THDi) göre şebekeye daha fazla harmonik kirlilik vermesine izin verilir. Bunun nedeni, küçük bir yükün şebekedeki genel bozulmaya etkisinin daha az olmasıdır. Bu sınırları aşan tesisler, derhal filtreleme çözümlerine başvurmak zorundadır.

Çözüm Yolları: Sınırları Yönetmek

Harmonik limitlerini aşan tesisler için en etkin ve yaygın çözüm yolları şunlardır:

  • Aktif Harmonik Filtreler (AHF): Harmonik üreten yükleri izler ve anlık olarak, eşdeğer ve ters fazda harmonik akımı şebekeye enjekte ederek harmonikleri sıfıra yakın bir seviyeye çeker. Değişken ve çok sayıda yükün olduğu modern tesisler için en ideal çözümdür.
  • Pasif Harmonik Filtreler: Belirli bir harmonik sırasını (örneğin 5. veya 7. harmonik) hedef alarak filtreler. Maliyeti düşüktür ancak yük değişimlerine adapte olamaz ve rezonans riskini artırabilir.
  • Çok Darbeli (Multi-Pulse) Doğrultucular: Harmonik üreten cihazın (örneğin sürücünün) girişine özel bir trafo kullanarak harmonik üretimini kaynağında azaltır. Genellikle 12 veya 18 darbeli sistemler kullanılır.

Enerji kalitesi yönetimi, bu standartların gerektirdiği uyumu sağlamakla yükümlüdür. Aksi takdirde, hem üretim verimliliği hem de işletme maliyetleri üzerinde telafisi zor hasarlar ortaya çıkabilir.

Referanslar

 * IEEE Standard 519-2014: Recommended Practice and Requirements for Harmonic Control in Electric Power Systems.

 * IEC 61000 Serisi: Elektromanyetik Uyumluluk (EMC) ve güç kalitesi standartları,

 * TEDAŞ/EPDK Yönetmelikleri: Yerel elektrik şebekesi bağlantı kuralları ve enerji kalitesi limitleri.
