Elektrik enerjisi, modern endüstrinin kalbidir. Üretim hatlarından otomasyon sistemlerine, aydınlatmadan iklimlendirmeye kadar tüm süreçler elektrik enerjisiyle işler. Ancak elektrik, sağladığı faydaların yanında ciddi güvenlik risklerini de barındırır. Kaçak akımlar, aşırı yüklenmeler, izolasyon hataları ve kısa devreler; hem insan hayatı hem de üretim süreçleri için tehdit oluşturur. Bu noktada koruma ve güvenlik sistemleri, endüstriyel tesislerin vazgeçilmez unsurlarıdır. Özellikle RCD (Residual Current Device – Kaçak Akım Rölesi), sigortalar ve röle teknolojileri, elektrik güvenliğinin üç temel taşıdır.

Bu makalede, bu koruma elemanlarının teknik yapısını, endüstriyel kullanım alanlarını, avantajlarını ve gelecekteki gelişim trendlerini ele alacağız.

Tarihsel Gelişim: İlk Sigortalardan Akıllı Rölelere

Elektrik güvenliği teknolojilerinin gelişiminde önemli dönüm noktaları vardır:

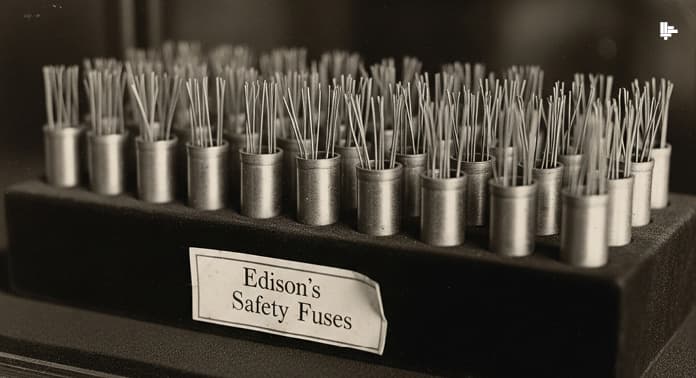

  • Sigortalar: İlk defa 19. yüzyılın sonlarında kullanılmaya başlanan sigortalar, elektrik akımını sınırlayarak yangın ve tesisat zararlarını engellemiştir. Thomas Edison’un geliştirdiği eriyen tel esaslı sigortalar, endüstride güvenliğin başlangıç noktasıdır.
  • Röle Teknolojileri: 20. yüzyılın başında elektromekanik rölelerin geliştirilmesiyle birlikte, devrelerin uzaktan kontrolü ve seçici koruma mümkün hale gelmiştir. Bu, endüstride otomasyonun ilk adımlarını oluşturmuştur.
  • RCD’ler: 1950’lerden itibaren kaçak akım rölelerinin kullanımı, elektrik çarpmasına karşı doğrudan insan hayatını korumayı hedefleyen ilk cihazları ortaya çıkarmıştır.
  • Dijitalleşme: Günümüzde ise akıllı röleler, haberleşme protokolleriyle entegre edilmekte, enerji tüketimi analiz edilebilmekte ve uzaktan erişimle yönetilebilmektedir.

RCD: İnsan Hayatını Koruyan Sessiz Kahraman

Kaçak akım röleleri, elektrik güvenliği açısından en kritik cihazlardandır. Çalışma prensibi, faz ve nötr hattından geçen akımların eşit olup olmadığını kontrol etmeye dayanır. Eğer arada fark varsa (örneğin bir kişinin üzerinden toprağa akım sızıyorsa), RCD devreyi anında keser.

  • Çalışma Hassasiyeti: Genellikle 30 mA hassasiyetle ayarlanan RCD’ler, insan vücudu üzerinden geçen ölümcül seviyedeki akımları algılar.
  • Yangın Güvenliği: 300 mA seviyesindeki cihazlar ise kaçak akım kaynaklı ısınmaları tespit ederek yangın riskini önler.
  • Endüstriyel Kullanım: Fabrika makineleri, ağır sanayi tezgâhları ve otomasyon sistemleri, kaçak akım koruması olmadan ciddi tehlikeler barındırır.

RCD’lerin en önemli avantajı, insan hayatını doğrudan korumasıdır. Ancak yanlış topraklama, yüksek harmonik bozulmaları veya yanlış seçilmiş cihazlar, gereksiz açmalara yol açabilir. Bu nedenle doğru mühendislik hesabı yapılması şarttır.

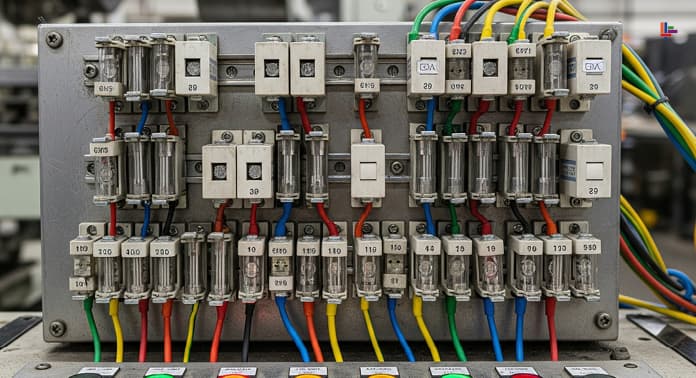

Sigortalar: Elektrik Güvenliğinin İlk Savunma Hattı

Sigortalar, elektrik güvenliğinin en basit ama en etkili elemanlarıdır. Aşırı akım geçtiğinde eriyen tel veya şerit, devreyi açarak hem ekipmanı hem de tesisatı korur.

Avantajları

  • Basitlik: Karmaşık bir yapısı olmadığından bakım gerektirmez.
  • Hızlı Müdahale: Kısa devre gibi yüksek riskli durumlarda anında açma sağlar.
  • Düşük Maliyet: Uygun fiyatlı olması nedeniyle yaygın kullanılır.

Dezavantajları

  • Tek Kullanımlık Olması: Patlayan sigortanın değiştirilmesi gerekir.
  • Hassas Ayar Eksikliği: Modern rölelere göre daha az seçici davranır.

Endüstride Kullanım Alanları

  • Enerji dağıtım panoları,
  • Motor devreleri,
  • Aydınlatma sistemleri,
  • Kritik olmayan yüklerde hızlı koruma.

Röle Teknolojileri: Akıllı ve Seçici Koruma

Röleler, elektrik devrelerinde aşırı akım, gerilim dengesizliği, faz hataları veya topraklama sorunlarını algılayarak devreyi açabilen cihazlardır.

Çeşitleri ve İşlevleri

  1. Termik Röleler: Aşırı yüklenmede motoru korur. Uzun süreli küçük akım artışlarını algılar.
  2. Manyetik Röleler: Ani kısa devrelere karşı hızlı tepki verir.
  3. Zaman Röleleri: Belirli bir süre sonunda devreyi açıp kapatabilir.
  4. Akıllı Röleler: Dijital haberleşme ile sistemlere entegre olur, enerji tüketimini analiz eder ve uzaktan kontrol sağlar.

Endüstriyel Katkıları

  • Seçicilik: Yalnızca arıza olan kısmın devreden çıkarılması, üretimin kesintisiz devam etmesini sağlar.
  • Enerji Yönetimi: Akıllı röleler, enerji verimliliği analizine katkıda bulunur.
  • Uzaktan İzleme: SCADA veya IoT tabanlı sistemlerle entegre edilerek bakım ve kontrol kolaylığı sunar.

Çok Katmanlı Güvenlik Yaklaşımı

Modern endüstride tek bir koruma elemanına güvenmek yeterli değildir. Katmanlı güvenlik mimarisi uygulanmalıdır:

  • Sigorta: Ani kısa devre ve aşırı akımlara karşı ilk savunma hattı.
  • RCD: İnsan hayatı ve yangın güvenliği için ikinci katman.
  • Röle: Seçici, akıllı ve enerji odaklı koruma için üçüncü katman.

Bu üçlü kombinasyon, hem çalışan güvenliğini hem de tesis sürekliliğini garanti altına alır.

Standartlar ve Yasal Düzenlemeler

Elektrik güvenliği, yalnızca mühendislik tercihi değil, aynı zamanda yasal zorunluluktur.

  • IEC 61008 ve IEC 61009: RCD cihazlarının uluslararası standartları.
  • IEC 60269: Sigorta standardı.
  • IEC 60255: Röle testleri ve performans kriterleri.
  • Türkiye’de: TSE ve Elektrik İç Tesisleri Yönetmeliği, kaçak akım rölelerini yeni yapılarda zorunlu kılmaktadır.

Bu standartlara uygun cihazların seçimi, hem hukuki hem de teknik açıdan kritik öneme sahiptir.

Geleceğin Güvenlik Teknolojileri

Endüstri 4.0 ve dijitalleşme ile birlikte güvenlik sistemleri de evrilmektedir:

  • Akıllı RCD’ler: Kaçak akım seviyelerini analiz edip raporlama yapan cihazlar.
  • Yapay Zekâ Destekli Röleler: Arızaları önceden tahmin ederek bakım planlamasına katkı sunar.
  • Uzaktan Yönetim: Bulut tabanlı sistemlerle dünyanın herhangi bir yerinden tesis güvenliği kontrol edilebilir.
  • Enerji ve Güvenliğin Birleşimi: Gelecekte koruma cihazları yalnızca güvenlik sağlamayacak, aynı zamanda enerji verimliliği optimizasyonu da yapacaktır.

Endüstride güvenlik, yalnızca insan hayatını korumakla sınırlı değildir; aynı zamanda üretim sürekliliği, enerji verimliliği ve tesis yatırımlarının korunması anlamına gelir. Sigortalar, hızlı ve ekonomik bir koruma sunarken, RCD’ler insan hayatını ve yangın güvenliğini garanti altına alır. Röle teknolojileri ise akıllı, seçici ve uzaktan yönetilebilir yapısıyla geleceğin tesislerini bugünden güvence altına almaktadır.

Bu üçlü, birlikte kullanıldığında endüstriyel güvenliğin temel taşı haline gelir. Dolayısıyla doğru cihaz seçimi, standartlara uygun montaj ve düzenli bakım, endüstride güvenliğin sürdürülebilirliği için vazgeçilmezdir.

Kaynakça

  1. IEC 61008-1:2012 – Residual Current Operated Circuit-Breakers without Integral Overcurrent Protection (RCCBs) for Household and Similar Uses. International Electrotechnical Commission.
  2. IEC 61009-1:2012 – Residual Current Operated Circuit-Breakers with Integral Overcurrent Protection (RCBOs). IEC.
  3. IEC 60269-1:2006 – Low-Voltage Fuses. International Electrotechnical Commission.
  4. IEC 60255 Series – Measuring Relays and Protection Equipment. IEC.
  5. Elektrik İç Tesisleri Yönetmeliği (Türkiye) – T.C. Enerji ve Tabii Kaynaklar Bakanlığı.
  6. TSE 2000: Kaçak Akım Röleleri Standardı – Türk Standardları Enstitüsü.
  7. G. Slade, Electrical Contacts: Principles and Applications, CRC Press, 2017.
  8. Wright, P. G. Newbery, Electric Fuses, The Institution of Engineering and Technology (IET), 2011.
  9. Lewis Blackburn, Thomas J. Domin, Protective Relaying: Principles and Applications, CRC Press, 2014.
  10. Greenwood, Electrical Transients in Power Systems, John Wiley & Sons, 2012.
  11. CIGRÉ Technical Brochure 755 (2019), Guidelines for the Protection of Industrial Power Systems.
  12. IEEE Std C37.112-2018 – IEEE Guide for Protective Relay Applications.
  13. A. Cherney, “Ground-Fault Protection and the Evolution of RCDs,” IEEE Transactions on Industry Applications, vol. 52, no. 2, pp. 1345–1353, 2016.
  14. de León, A. Semlyen, “Complete Models of Current Transformers Including Nonlinear Magnetization and Frequency Dependence,” IEEE Transactions on Power Delivery, vol. 9, no. 1, pp. 76–83, 1994.
  15. Schneider Electric, Electrical Protection and Control Handbook, Technical Guide, 2020.
  16. Siemens AG, Protection Devices in Low-Voltage Systems, White Paper, 2019.
  17. ABB Group, Residual Current Devices (RCDs) Technical Application Papers, ABB Technical Publication, 2018.
