Küresel güç sistemleri, rüzgâr ve güneş enerjisinin artan payıyla birlikte tarihsel bir yapısal dönüşümden geçmektedir. Yüzyılı aşkın süredir elektrik şebekelerinin omurgasını oluşturan, yüksek dönel kütleye ve fiziksel atalete sahip geleneksel senkron jeneratörlerin yerini, hızla evirici tabanlı kaynaklar (Inverter-Based Resources – IBR) almaktadır. Günümüzde devreye alınan ticari ölçekli yenilenebilir enerji tesislerinin ve batarya enerji depolama sistemlerinin (BESS) neredeyse tamamı, “şebeke izlemeli” (Grid-Following – GFL) kontrol mimarisiyle işletilmektedir. Bu bağlamda, yüksek yenilenebilir enerji penetrasyonuna sahip modern şebekelerin güvenilir biçimde işletilebilmesi, GFL sistemlerinin dinamik karakterinin, kararlılık sınırlarının ve sistem düzeyindeki etkileşimlerinin mühendislik hassasiyetiyle anlaşılmasına bağlıdır.

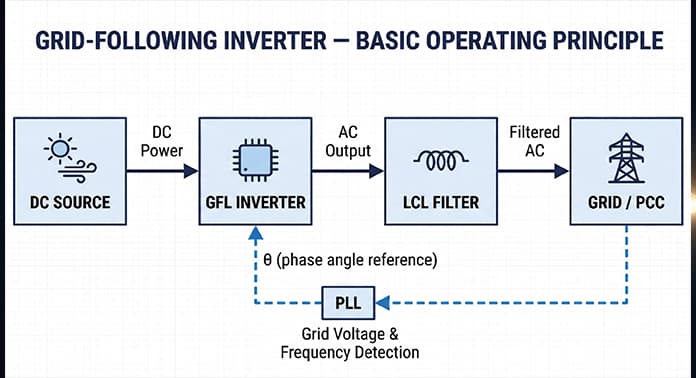

GFL kontrol, en temel tanımıyla, eviricinin şebekeye bağlandığı ortak bağlantı noktasındaki (Point of Common Coupling – PCC) gerilimi dışsal bir referans olarak kabul etmesi prensibine dayanır. Evirici, bu referans gerilimine senkronize bir biçimde akım enjekte eden kontrollü bir “akım kaynağı” (current source) gibi davranır. Bu kritik senkronizasyon süreci, Faz Kilitlemeli Döngü (Phase-Locked Loop – PLL) adı verilen bir kontrol mekanizması ile sağlanır.

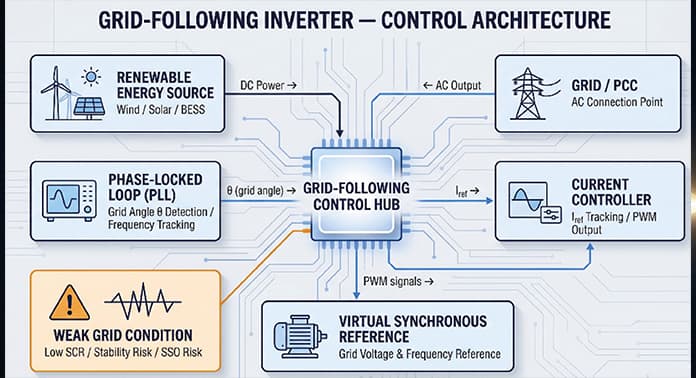

PLL algoritmaları, şebeke geriliminin anlık faz açısını ve frekansını sürekli olarak izleyip tahmin ederek, d-q (doğrudan-dördün) eksen takımında çalışan akım kontrolörüne matematiksel bir referans çerçevesi sunar. Bu yapıda “d” ekseni aktif güç transferini, “q” ekseni ise reaktif güç çıkışını kontrol eder. Eviricinin kontrol mimarisi hiyerarşiktir: İç döngüdeki çok hızlı akım kontrolörleri eviricinin anlık çıkış akımını şekillendirirken, nispeten daha yavaş çalışan dış döngü DC bara gerilimini dengeler ve santralin aktif/reaktif güç set değerlerini yönetir. GFL eviriciler, Kısa Devre Oranı’nın (Short Circuit Ratio – SCR) yüksek olduğu, yani şebeke empedansının düşük ve gerilimin stabil olduğu “güçlü şebeke” (strong grid) koşullarında, bu olgunlaşmış kontrol algoritmaları sayesinde son derece başarılı ve kararlı bir performans sergilemektedir.
GFL teknolojisinin mühendislik limitleri ve aşil tendonu, şebeke empedansının yüksek ve SCR değerinin düşük olduğu “zayıf şebeke” (weak grid) koşullarında ortaya çıkmaktadır. Yenilenebilir enerji santralleri genellikle tüketim merkezlerinden uzak, iletim hatlarının uç noktalarında kurulduğundan, bu bölgelerdeki şebeke doğal olarak zayıf bir karakter sergiler.
Bu tür zayıf şebeke düğümlerinde, eviricinin şebekeye enjekte ettiği akım, yüksek hat empedansı üzerinden geçerken PCC noktasındaki terminal gerilimini doğrudan ve şiddetli biçimde etkiler. Şebeke gerilimindeki bu fiziksel dalgalanma, PLL algoritması tarafından şebekenin faz açısında yaşanmış gerçek bir değişim gibi algılanır. PLL, bu “sanal” değişime tepki vererek akım referansını güncellediğinde, terminal gerilimi daha da bozulur ve sistem kapalı bir “pozitif geri besleme” döngüsüne girer. Özellikle SCR değerinin 2.5’in altına düştüğü durumlarda, PLL’nin kontrol bant genişliği ile şebeke empedansı arasındaki bu istenmeyen etkileşim, genellikle 10-100 Hz frekans aralığında Sub-Senkron Salınımları (Sub-Synchronous Oscillations – SSO) tetikler. Elektromanyetik geçici durum (EMT) simülasyonları ve akademik çalışmalar, SCR değerinin 1.5 seviyelerinin altına inmesiyle GFL eviricilerin gerilim regülasyonunu kaybederek büyük frekans sapmaları yaşadığını ve nihayetinde kararsızlığa sürüklendiğini kanıtlamaktadır.
Teorik analizlerde ve simülasyonlarda tespit edilen bu zafiyetler, son yıllarda elektrik şebekelerinde yaşanan büyük çaplı olaylarla maalesef somutlaşmıştır. GFL eviricilerin güçlü şebeke varsayımı üzerine kurgulanmış koruma ayarları, değişen şebeke dinamiklerinde ciddi güvenilirlik riskleri yaratmıştır.
Bunun en çarpıcı örneği, 2016 yılında ABD’de yaşanan “Blue Cut Fire” olayıdır. İletim hattındaki bir kısa devre arızası sırasında, şebeke gerilimindeki anlık bozulma eviricilerin PLL algoritmalarının faz kilidini kaybetmesine ve frekansı yanlış hesaplamasına neden olmuş; sonuç olarak yaklaşık 1.200 MW’lık güneş enerjisi kapasitesi kendini korumaya alarak şebekeden aniden kopmuştur. Benzer şekilde, Kuzey Amerika Elektrik Güvenilirliği Kurumu (NERC), 2021 yılındaki Odessa olayı dâhil olmak üzere, 2022 ve 2024 yılları arasında Teksas ve Batı Enterkonneksiyonu’nda yaşanan ardışık arızalarda, 500 MW ile 1.100 MW arasında değişen devasa IBR kayıpları raporlamıştır. Bu olayların temel kök nedeni, GFL eviricilerin “anlık duraksama” (momentary cessation) moduna girmesi veya PLL senkronizasyon kaybı yaşamasıdır.
Saha operasyonlarından elde edilen bu kritik bulgular, düzenleyici kurumları hızla harekete geçirmiştir. Eviricilerin, senkron jeneratörlerin sağladığı şebeke güvenilirliği standartlarını karşılaması artık bir tercih değil zorunluluktur. ABD Federal Enerji Düzenleme Komisyonu (FERC), 2023 yılının sonlarında aldığı tarihi kararlarla (Order 901), IBR’lerin şebeke güvenilirliği standartlarına dahil edilmesini emretmiş ve bu kapsamdaki teknik gereksinimlerin 2025 yılına kadar yürürlüğe girmesini karara bağlamıştır.
Bu sürecin teknik omurgasını IEEE 2800-2022 standardı oluşturmaktadır. Bu standart, eviricilerin arıza anında şebekede kalma (fault ride-through), gerilim kontrolü ve frekans tepkisi gibi özelliklerini katı kurallara bağlamaktadır. Avrupa tarafında ise ENTSO-E, 2020 yılından bu yana yüksek güç elektroniği penetrasyonunun etkilerini analiz etmekte ve şebeke bağlantı kodlarını (Grid Codes) zayıf şebeke koşullarını da kapsayacak şekilde revize etmektedir. Uluslararası Enerji Ajansı’nın (IEA) ve NREL’in 2024 tarihli rehberleri, çoklu evirici projelerinde harmonik etkileşimleri yakalayabilen EMT modelleme altyapılarının şart koşulmasını önermektedir.
GFL mimarisinin sistem düzeyindeki bu kısıtları, “şebeke kurucu” (Grid-Forming – GFM) kontrol teknolojilerine geçişi hızlandırmaktadır. GFM eviriciler, şebekeyi “takip etmek” yerine, sahip oldukları sanal atalet (virtual inertia) ve droop kontrol mekanizmalarıyla kendi iç gerilim fazörlerini oluştururlar. Bir şebeke arızasında GFL eviriciler akım basmaya çalışırken senkronizasyonu kaybedebilirken; GFM eviriciler arıza anındaki ilk milisaniyelerde gerilim fazörünü sabit tutarak şebekeye anında destek verir ve senkron jeneratör benzeri bir davranış sergilerler. Ancak GFM, tek başına uygulanacak sihirli bir çözüm değildir; kısa devre akımı profillerini değiştirdiği için koruma rölelerinin koordinasyonunun sistem düzeyinde yeniden tasarlanmasını gerektirir. Endüstrideki genel yönelim, GFL ve GFM teknolojilerinin birbirini tamamladığı karma (hybrid) mimarilerdir.
Türkiye şebekesi (TEİAŞ) perspektifinden bakıldığında da durum farksızdır. Kurulu gücümüzde yenilenebilir enerjinin payı hızla artarken, özellikle şebekenin uç noktalarındaki yatırımlarda SCR değerleri giderek düşmektedir. Küresel ölçekte terawatt seviyesine yaklaşan proje kuyrukları, fiziksel iletim altyapısı kadar evirici kontrol algoritmalarının da şebeke limitlerini zorladığını göstermektedir. Türkiye’deki yeni rüzgâr, güneş ve özellikle depolamalı tesis projelerinde; salt kapasite tahsisinden öte, santrallerin reaktif güç desteği, PLL tasarım dayanımı, arızada şebekede kalma ve zayıf şebeke kararlılık metrikleri ana değerlendirme kriterleri hâline gelmelidir. Enerji dönüşümünün bir sonraki fazı, sadece daha fazla megavat üretmek değil, üretilen her megavatın şebekenin kararlılığına doğrudan hizmet etmesini sağlamak olacaktır.
Referanslar
- Hossain, M. I., Anonto, H. Z., Shufian, A., Pathik, B. B., Mannan, M. A., Rashid, A., & Biswas, P. (2025). Enhancing microgrid resilience through integrated grid-forming and grid-following inverter strategies for solar PV battery control and fault ride-through. Scientific Reports, 15(1), 40078.
- NERC (2022). Inverter-Based Resource Strategy. North American Electric Reliability Corporation.
- IEA (2024). Maintaining a Stable Electricity Grid in the Energy Transition. International Energy Agency, Ocak 2024.
- IEA Wind / IEA PVPS (2024). Wind/PV Integration Studies – Recommended Practices, 3rd Edition. Aralık 2024.
- NREL / U.S. DOE (2023). UNIFI Specifications for Grid-Forming Inverter-Based Resources, Version 1. NREL/TP-5D00-89269.
- IEEE (2022). IEEE Std 2800-2022: Standard for Interconnection and Interoperability of Inverter-Based Resources. IEEE.
- FERC (2025). FERC Approves Grid Reliability Standards Applicable to Inverter-Based Generators. Federal Energy Regulatory Commission.
- MISO (2024). IBR Performance, Modeling, and Conformance – 2024 Attributes Study. Midcontinent Independent System Operator.
- IEA (2025). Building the Future Transmission Grid. International Energy Agency.
- ENTSO-E (2020). High Penetration of Power Electronic Interfaced Power Sources and the Potential Contribution of Grid Forming Converters. ENTSO-E.
